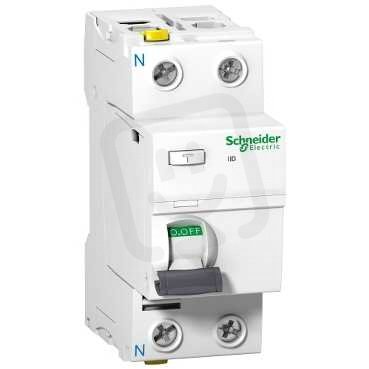

Schneider A9Z11263 Proudový chránič iID 2P 63A 30mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 226,04 Kč
Cena po registraci:
2 880,43 Kč/ks
Po registraci bez DPH:
2 380,52 Kč
Vaše cena s DPH:
3 000,24 Kč/ks
Vaše cena bez DPH:
2 479,54 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675779
- Kód dodavatele:
- A9Z11263
- EAN:
- 3606480442247
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 36 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Schneider A9Z11263 Proudový chránič iID 2P 63A 30mA AC
Schneider A9Z11263 proudový chránič iID 2P s jmenovitým proudem 63 A a citlivostí 30 mA (AC) (EAN 3606480442247).
Určen pro montáž na DIN lištu, s modulární šířkou 2 a šířkou přístroje 36 mm, jmenovité napětí 230 V, frekvence 50/60 Hz a stupeň krytí IP20.
Typ svodového proudu AC, přepěťová proudová kapacita 0,25 kA, impulzní odolnost 6 kV, připojení pro vícežilový průřez 1–25 mm2 (pevný vodič 1–35 mm2), provozní teplota -5–60 °C a ztrátový výkon 3,5 W; bez krátkodobě zpožděného vypnutí, bez selektivní ochrany a bez blokovacího zařízení.
Proč si vybrat tento proudový chránič?
- Patří do produktové řady Acti 9, určené pro použití v modulárních rozvaděčích.
- Je dimenzován pro jmenovitý proud 63 A, vhodný pro silnější obvody.
- Má citlivost na poruchový proud 0,03 A (30 mA), která zajišťuje ochranu proti úniku proudu.
- Detekuje střídavé úniky — typ svodového proudu AC.
- Má 2 póly a zabírá šířku 2 modulů na DIN liště.
- Poskytuje přepěťovou proudovou kapacitu 0,25 kA.
Interní název produktu
A9Z11263 Proudový chránič iID 2P 63A 30m
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 2P jistič se jmenovitým proudem 63 A, třídou ochrany typu AC a citlivostí zemnicího proudu 30 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 15000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 91 mm x H) 73 mm. Hmotnost je 0,21 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
