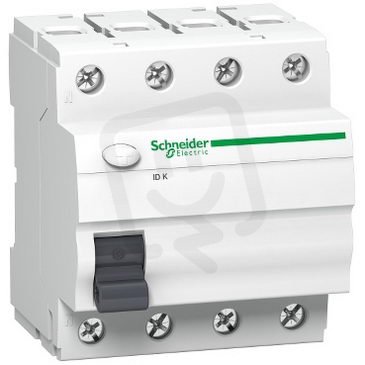

Schneider A9Z06440 Proudový chránič iIDK 4P 40A 300mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 561,14 Kč
Cena po registraci:
1 393,92 Kč/ks
Po registraci bez DPH:
1 152,00 Kč
Vaše cena s DPH:
1 451,89 Kč/ks
Vaše cena bez DPH:
1 199,91 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0673638
- Kód dodavatele:
- A9Z06440
- EAN:
- 3606480500503
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 68 mm
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-40 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 81 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,6 W
Schneider A9Z06440 Proudový chránič iIDK 4P 40A 300mA AC
Schneider A9Z06440 proudový chránič iIDK EAN 3606480500503 z produktové řady Acti 9 je čtyřpólové zařízení s jmenovitým proudem 40 A a svodovým proudem typu AC 300 mA.
Je určen pro montáž na DIN lištu, zabírá modulární šířku 4 (šířka 72 mm, výška 81 mm, hloubka přístroje 68 mm, vestavěná hloubka 44 mm), má jmenovité napětí 415 V, stupeň krytí IP20, průřez připojení vícežilového vodiče 1–25 mm² a pevného vodiče 1–35 mm² a impulsní odolnost 4 kV.
Další parametry zahrnují frekvenci 50/60 Hz, ztrátový výkon 3,6 W a možnost doplňkové výbavy ano.
Proč si vybrat tento proudový chránič?
- Má 4 póly, takže chrání všechny fáze i nulový vodič ve třífázových instalacích.
- Zabírá 4 moduly na DIN liště, což usnadňuje plánování rozvaděče.
- Jmenovitý proud je 40 A, vhodný pro obvody s tímto zatížením.
- Poruchový proud je nastaven na 0,3 A (300 mA), což určuje citlivost zařízení vůči svodovým proudům.
- Je určen pro detekci střídavého svodového proudu typu AC.
- Patří do produktové řady Acti 9 od společnosti Schneider Electric.
Interní název produktu
A9Z06440 Proudový chránič iIDK 4P 40A 30
Podrobný popis produktu
Tento produkt je Acti9 IDK biconnect proudový chránič (RCCB). Jedná se o 4P jistič se jmenovitým proudem 40 A o citlivost 300 mA se třídou ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Pro kontrolu, zda zařízení zbytkového proudu pracuje správně, je použito testovací tlačítko. Spojení je vedeno spojem biconnect, hřebenovou lištou nebo nadřazenou/přiřazenou tunelovými svorkami. Tento produkt je v souladu se standardem IEC/EN 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 4,5 kA. Mechanická životnost dosahuje až 5000 cyklů a elektrická odolnost až 2000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 81 mm x (H) 68 mm. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
