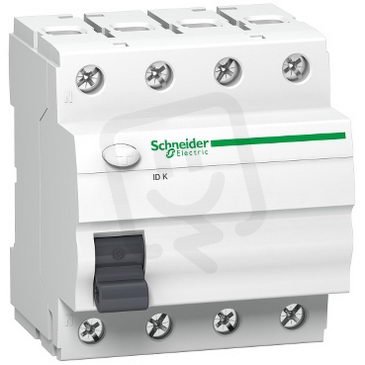

Schneider A9Z05463 Proudový chránič iIDK 4P 63A 30mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 775,34 Kč
Cena po registraci:
2 478,03 Kč/ks
Po registraci bez DPH:
2 047,96 Kč
Vaše cena s DPH:
2 581,10 Kč/ks
Vaše cena bez DPH:
2 133,14 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0673637
- Kód dodavatele:
- A9Z05463
- EAN:
- 3606480500497
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 68 mm
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-40 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 81 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 5,6 W
Schneider A9Z05463 Proudový chránič iIDK 4P 63A 30mA AC
Proudový chránič Schneider A9Z05463 (EAN: 3606480500497) z řady Acti 9 je 4pólový přístroj s jmenovitým proudem 63 A a poruchovým proudem 30 mA (typ AC), určený pro montáž na DIN lištu.
Má šířku 72 mm, výšku 81 mm a hloubku 68 mm, jmenovité napětí 415 V, IP20 krytí, provozní frekvenci 50/60 Hz a podporuje možnost doplňkové výbavy.
Proč si vybrat tento proudový chránič?
- Je navržen pro 4 póly (třífázové zapojení včetně nulového vodiče).
- Má jmenovitý proud 63 A, vhodný pro ochranu větších obvodů a spotřebičů.
- S citlivostí poruchového proudu 30 mA (0,03 A) reaguje na nežádoucí úniky proudu.
- Je určen pro detekci střídavého svodového proudu (typ AC).
- Patří do produktové řady Acti 9 od Schneider Electric.
- Disponuje přepěťovou proudovou kapacitou 0,25 kA pro zvládání krátkých impulzů přepětí.
Interní název produktu
A9Z05463 Proudový chránič iIDK 4P 63A 30
Podrobný popis produktu
Tento produkt Acti9 ID K je biconnect proudový chránič (RCCB). Jedná se o 4P jistič se jmenovitým proudem 63 A, citlivostí chrániče 30 mA a třídou ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Pro kontrolu, zda zařízení zbytkového proudu pracuje správně, je použito testovací tlačítko. Spojení je vedeno spojem biconnect, hřebenovou lištou nebo nadřazenou/přiřazenou tunelovými svorkami. Tento produkt je v souladu se standardem IEC/EN 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 4,5 kA. Má elektrickou výdrž až 2000 cyklů a mechanickou odolnost až 5000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 81 mm x (H) 68 mm. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
