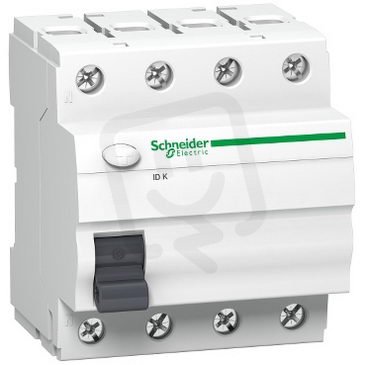

Schneider A9Z05440 Proudový chránič iIDK 4P 40A 30mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
891,73 Kč
Cena po registraci:
1 047,15 Kč/ks
Po registraci bez DPH:
865,41 Kč
Vaše cena s DPH:
1 047,15 Kč/ks
Vaše cena bez DPH:
865,41 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0673635
- Kód dodavatele:
- A9Z05440
- EAN:
- 3606480473913
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 68 mm
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-40 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 81 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,6 W
Schneider A9Z05440 Proudový chránič iIDK 4P 40A 30mA AC
Schneider A9Z05440 (EAN: 3606480473913) je proudový chránič řady Acti 9 se jmenovitým proudem 40 A a poruchovým (vybavovacím) proudem 30 mA typu AC, určený k ochraně před únikem proudu.
Čtyřpólový, modulární přístroj (4 póly, modulární šířka 4) pro montáž na DIN lištu, s jmenovitým napětím 415 V, krytím IP20 a provozní frekvencí 50/60 Hz.
Podporuje připojení vodičů 1–35 mm² (pevné) a 1–25 mm² (vícežilové), má impulzní odolné napětí 4 kV, přepěťovou proudovou kapacitu 0,25 kA, ztrátový výkon 3,6 W a provozní teplotu -5–40 °C; možnost doplňkové výbavy: ano.
Proč si vybrat tento proudový chránič?
- Je určen pro vícepólové zapojení a má 4 póly.
- Zabírá na liště modulární šířku 4 moduly, což usnadňuje plánování rozvodné skříně.
- Navržen pro jmenovitý proud 40 A, vhodný pro běžné domácí a menší průmyslové obvody.
- Patří do produktové řady Acti 9, určené pro použití v moderních rozvodech.
- Citlivost poruchového proudu je 30 mA (0,03 A), což zajišťuje ochranu proti nebezpečným únikům proudu.
- Detekuje střídavý svodový proud typu AC, tedy odpovídá aplikacím se střídavým svodem.
Interní název produktu
A9Z05440 Proudový chránič iIDK 4P 40A 30
Podrobný popis produktu
Tento produkt je Acti9 IDK biconnect proudový chránič (RCCB). Jedná se o 4P jistič se jmenovitým proudem 40 A o citlivost 30 mA se třídou ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Pro kontrolu, zda zařízení zbytkového proudu pracuje správně, je použito testovací tlačítko. Spojení je vedeno spojem biconnect, hřebenovou lištou nebo nadřazenou/přiřazenou tunelovými svorkami. Tento produkt je v souladu se standardem IEC/EN 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 4,5 kA. Mechanická životnost dosahuje až 5000 cyklů a elektrická odolnost až 2000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 81 mm x (H) 68 mm. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
