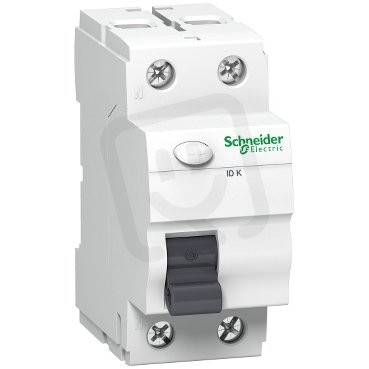

Schneider A9Z05240 Proudový chránič iIDK 2P 40A 30mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 731,92 Kč
Cena po registraci:
1 546,38 Kč/ks
Po registraci bez DPH:
1 278,00 Kč
Vaše cena s DPH:
1 610,70 Kč/ks
Vaše cena bez DPH:
1 331,16 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0673632
- Kód dodavatele:
- A9Z05240
- EAN:
- 3606480473890
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 68 mm
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -5-40 °C
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 36 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 81 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,6 W
Schneider A9Z05240 Proudový chránič iIDK 2P 40A 30mA AC
Schneider A9Z05240 (EAN: 3606480473890) z řady Acti 9 je proudový chránič typu AC určený k detekci poruchového proudu 30 mA.
Jde o 2pólový přístroj s jmenovitým proudem 40 A, jmenovitým napětím 230 V a provozní frekvencí 50/60 Hz, s impulzní odolností 4 kV a izolačním napětím 440 V.
Pro montáž na DIN lištu zabírá 2 modulární šířky, rozměry jsou 81×36×68 mm (vestavěná hloubka 44 mm), podporuje připojení pevného vodiče 1–35 mm² a vícežilového 1–25 mm², má blokovací zařízení a krytí IP20.
Proč si vybrat tento proudový chránič?
- Určen pro instalace s 2 póly (2P), vhodný pro typická jednofázová zapojení.
- S jmenovitým proudem 40 A zvládne odběry běžné domácnosti i lehkých provozů.
- Patří do produktové řady Acti 9, kompatibilní s modulárními rozvaděči Schneider.
- Citlivost na poruchy 30 mA (0,03 A) zajišťuje ochranu proti nebezpečným svodům a úrazu elektrickým proudem.
- Detekuje svodový proud typu AC, tedy střídavé svody bez stejnosměrné složky.
- Kompaktní provedení s 2 moduly šetří místo v rozvaděči.
Interní název produktu
A9Z05240 Proudový chránič iIDK 2P 40A 30
Podrobný popis produktu
Tento produkt Acti9 ID K je biconnect proudový chránič (RCCB). Jedná se o 2P jistič se jmenovitým proudem 40 A, citlivostí chrániče 30 mA a třídou ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Pro kontrolu, zda zařízení zbytkového proudu pracuje správně, je použito testovací tlačítko. Spojení je vedeno spojem biconnect, hřebenovou lištou nebo nadřazenou/přiřazenou tunelovými svorkami. Tento produkt je v souladu se standardem IEC/EN 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 4,5 kA. Má elektrickou výdrž až 2000 cyklů a mechanickou odolnost až 5000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 81 mm x (H) 68 mm. Hmotnost je 0,18 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
