Schneider A9Z05225 Proudový chránič iIDK 2P 25A 30mA AC

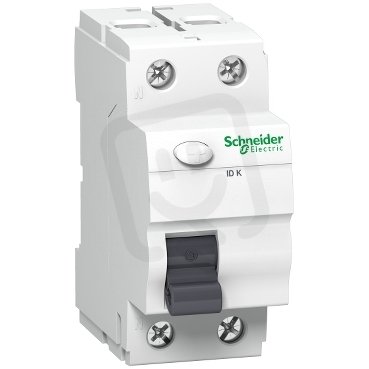

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
806,09 Kč
Cena po registraci:
719,74 Kč/ks
Po registraci bez DPH:
594,83 Kč
Vaše cena s DPH:
749,68 Kč/ks
Vaše cena bez DPH:
619,57 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0673630
- Kód dodavatele:
- A9Z05225
- EAN:
- 3606480473883
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 68 mm
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -5-40 °C
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 36 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 81 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 2,7 W
Schneider A9Z05225 Proudový chránič iIDK 2P 25A 30mA AC
Proudový chránič Schneider Acti 9 iIDK 2P (A9Z05225, EAN 3606480473883) poskytuje ochranu proti úniku proudu s hodnotou 30 mA (typ AC) při jmenovitém proudu 25 A a zapojení 2P.
Je určen pro montáž na DIN lištu, má modulární šířku 2, rozměry 81 × 36 × 68 mm (výška × šířka × hloubka), vestavěná hloubka 44 mm a krytí IP20 při jmenovitém napětí 230 V.
Podporuje pevné vodiče do 1–35 mm2 a vícežilové do 1–25 mm2, má impulzní odolnost 4 kV, přepěťovou proudovou kapacitu 0,25 kA, ztrátový výkon 2,7 W a je vybaven blokovacím zařízením.
Proč si vybrat tento proudový chránič?
- Určen pro detekci střídavých svodových proudů (typ svodového proudu AC).
- Vhodný pro instalace s jmenovitým proudem 25 A.
- Odpojí obvod při poruchovém proudu 0,03 A (30 mA).
- Navržen pro 2 póly, tedy pro dvoupólová zapojení.
- Zabírá 2 moduly na liště DIN (modulární šířka 2).
- Disponuje přepěťovou proudovou kapacitou 0,25 kA pro zvládání přepěťových událostí.
Interní název produktu
A9Z05225 Proudový chránič iIDK 2P 25A 30
Podrobný popis produktu
Tento produkt je Acti9 IDK biconnect proudový chránič (RCCB). Jedná se o 2P jistič se jmenovitým proudem 25 A o citlivost 30 mA se třídou ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Pro kontrolu, zda zařízení zbytkového proudu pracuje správně, je použito testovací tlačítko. Spojení je vedeno spojem biconnect, hřebenovou lištou nebo nadřazenou/přiřazenou tunelovými svorkami. Tento produkt je v souladu se standardem IEC/EN 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 4,5 kA. Mechanická životnost dosahuje až 5000 cyklů a elektrická odolnost až 2000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 81 mm x (H) 68 mm. Hmotnost je 0,18 kg. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
