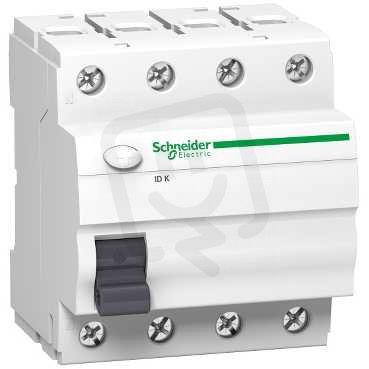

Schneider A9Z01440 Proudový chránič iIDK 4P 40A 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
767,54 Kč
Cena po registraci:
685,34 Kč/ks
Po registraci bez DPH:
566,40 Kč
Vaše cena s DPH:
713,84 Kč/ks
Vaše cena bez DPH:
589,95 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0673626
- Kód dodavatele:
- A9Z01440
- EAN:
- 3606480482786
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 68 mm
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-40 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 81 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,6 W
Schneider A9Z01440 Proudový chránič iIDK 4P 40A 30mA A
Proudový chránič Schneider A9Z01440 (EAN 3606480482786) z produktové řady Acti 9 je 4pólový přístroj s jmenovitým proudem 40 A a poruchovým proudem 30 mA (typ A).
Je určen pro rozvody s jmenovitým napětím 400 V, pracuje na 50/60 Hz, má krytí IP20 a montuje se na DIN lištu; modulární šířka 4, rozměry 72 × 81 × 68 mm (šířka × výška × hloubka).
Nabízí impulsní odolné napětí 4 kV, přepěťovou proudovou kapacitu 0,25 kA, možnost doplňkové výbavy (ano) a podporuje připojení vodičů do 1–35 mm² (pevné) / 1–25 mm² (vícežilové), při okolní teplotě -25 až 40 °C a ztrátovém výkonu 3,6 W.
Proč si vybrat tento proudový chránič?
- 4 póly umožňují ochranu všech vodičů třífázového rozvodu včetně neutrálu.
- Jmenovitý proud 40 A je vhodný pro obvody s vyšším zatížením.
- Citlivost 30 mA (0,03 A) zajišťuje detekci nebezpečných úniků proudu a ochranu proti úrazu.
- Typ A detekuje střídavé i pulzující stejnosměrné svodové proudy.
- Řada Acti 9 zajišťuje kompatibilitu s modulárními rozvaděči Schneider Electric.
- Bez krátkodobého zpožděného vypnutí — zařízení reaguje bez zbytečného prodlení při zjištění poruchy.
Interní název produktu
A9Z01440 Proudový chránič iIDK 4P 40A 30
Podrobný popis produktu
Tento produkt Acti9 ID K je biconnect proudový chránič (RCCB). Je to 4P jistič se jmenovitým proudem 40 A, 30 mA citlivost na svodový proud a třída ochrany typu A. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Pro kontrolu, zda zařízení zbytkového proudu pracuje správně, je použito testovací tlačítko. Spojení je vedeno spojem biconnect, hřebenovou lištou nebo nadřazenou/přiřazenou tunelovými svorkami. Tento produkt je v souladu se standardem IEC/EN 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 4,5 kA. Má elektrickou výdrž až 2000 cyklů a mechanickou odolnost až 5000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 81 mm x (H) 68 mm. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -25 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
