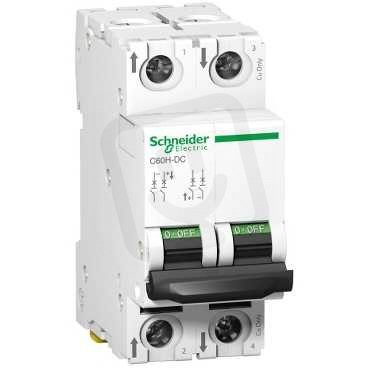

Schneider A9N61533 Jistič C60H-DC 2P 25A C 500V DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 695,78 Kč
Cena po registraci:
1 514,19 Kč/ks
Po registraci bez DPH:
1 251,40 Kč
Vaše cena s DPH:
1 577,15 Kč/ks
Vaše cena bez DPH:
1 303,43 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675544
- Kód dodavatele:
- A9N61533
- EAN:
- 3606480424328
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 440 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- DC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Ztrátový výkon:
- 3,1 W
Schneider A9N61533 Jistič C60H-DC 2P 25A C 500V DC
Modulární jistič Schneider A9N61533 C60H-DC (EAN: 3606480424328) pro DC obvody s charakteristikou C, jmenovitým proudem 25 A a 2 chráněnými póly; jmenovité napětí 440 V a izolační napětí Ui 500 V.
Šířka 2 moduly, vestavná hloubka 44 mm, stupeň krytí IP20, provozní teplota -25–70 °C a ztrátový výkon 3,1 W, impulzní odolné napětí 6 kV.
Umožňuje připojení pevného vodiče 1–25 mm² a vícežilého 1–16 mm², má možnost doplňkové výbavy, přepěťovou kategorii 4 a stupeň znečištění 3, ale nepřepíná N vodič, není výbuchu odolný a není určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Je určen pro stejnosměrné napětí (DC), takže je vhodný pro aplikace s bateriemi nebo fotovoltaikou.
- Má jmenovitý proud 25 A, který poskytuje ochranu obvodů s tímto zatížením.
- Používá charakteristiku spouštění C, která bere v úvahu nárazové proudy motorů a induktivních zátěží.
- Zabírá modulární šířku 2 modulů, díky čemuž se snadno montuje v rozvaděčích s omezeným prostorem.
- Je vhodný pro provoz při napětí až 500 V DC, tedy pro stejnosměrné systémy vyššího napětí.
- Má 2 chráněné póly, což umožňuje bezpečné odpojení obou vodičů v dvouvodičových DC obvodech.
Interní název produktu
A9N61533 Jistič C60H-DC 2P 25A C 500V DC
Podrobný popis produktu
Tento jistič Acti9 C60H-DC je nízkonapěťový jistič s přímým proudem (MCB). Má křivku 2P, jmenovitý proud 25 A a C s vypínací charakteristikou. Jmenovitá vypínací schopnost až 20 kVA při 220 V stejnosměrném proudu v souladu se standardem GBX 14048.2 a 20 kA při 220 V ss. dle normy GB 14048.2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Nabízí funkci VisiTrip pro bezpečnost během údržby a VisiSafe, která zkracuje dobu zásahu. Acti 9 C60H-DC se používá v stejnosměrném proudu (průmyslové řízení a automatizace, přeprava, obnovitelná energie). Toto zařízení je určeno pro průmyslové řízení, automatizaci, dopravu a obnovitelné energie. Má elektrickou výdrž až 3000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 500 VDC. Jmenovité izolační napětí Ui je 500 V stejnosměrného proudu. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Hmotnost je 0,256 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
