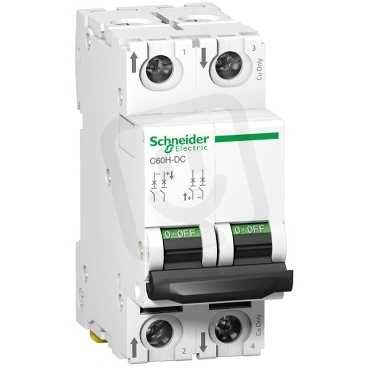

Schneider A9N61529 Jistič C60H-DC 2P 13A C 500V DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 535,07 Kč
Cena po registraci:
1 370,70 Kč/ks
Po registraci bez DPH:
1 132,81 Kč
Vaše cena s DPH:
1 427,68 Kč/ks
Vaše cena bez DPH:
1 179,90 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675541
- Kód dodavatele:
- A9N61529
- EAN:
- 3606480424281
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 440 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- DC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Ztrátový výkon:
- 2,5 W
Schneider A9N61529 Jistič C60H-DC 2P 13A C 500V DC
Schneider A9N61529 Jistič C60H-DC 2P 13A (EAN: 3606480424281) je určen pro DC s charakteristikou C, jmenovitým proudem 13 A a dvěma póly (1 chráněný pól, 2 póly celkem).
Má jmenovité napětí 440 V, izolační napětí 500 V, impulsní odolnost 6 kV, kategorii přepětí 4 a stupeň krytí IP20; modulární šířka 4 a vestavěná hloubka 44 mm.
Podporuje pevné vodiče 1–25 mm2 a vícežilové připojení 1–16 mm2, provozní teploty -25–70 °C, ztrátový výkon 2,5 W, možnost doplňkové výbavy: ano, spínání N vodiče: ne, výbuchu odolný: ne, instalace pod omítku: ne.
Proč si vybrat tento jistič?
- Je určen pro napájení se stejnosměrným napětím (DC).
- Má jmenovitý proud 13 A, vhodný pro ochranu obvodů s tímto odběrem.
- Vypínací charakteristika odpovídá typu C, vhodná pro zátěže s vyššími náběhovými proudy.
- Jistič má 2 póly, takže je použitelný ve dvouvodičových obvodech.
- Počet chráněných pólů je 1, umožňující ochranu jednoho pólu.
- Modulární šířka činí 4 moduly, pro snadnou montáž do rozváděče.
Interní název produktu
A9N61529 Jistič C60H-DC 2P 13A C 500V DC
Podrobný popis produktu
Tento jistič Acti9 C60H-DC je nízkonapěťový jistič s přímým proudem (MCB). Má 2P, jmenovitý proud 13 A a vypínací charakteristiku C. Jmenovitá vypínací schopnost až 20 kVA při 220 V stejnosměrném proudu v souladu se standardem GBX 14048.2 a 20 kA při 220 V ss. dle normy GB 14048.2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Nabízí funkci VisiTrip pro bezpečnost během údržby a VisiSafe, která zkracuje dobu zásahu. Acti 9 C60H-DC se používá v stejnosměrném proudu (průmyslové řízení a automatizace, přeprava, obnovitelná energie). Toto zařízení je určeno pro průmyslové řízení, automatizaci, dopravu a obnovitelné energie. Má elektrickou výdrž až 3000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 500 VDC. Jmenovité izolační napětí Ui je 500 V stejnosměrného proudu. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Hmotnost je 0,256 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
