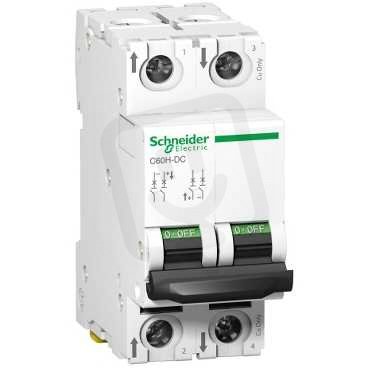

Schneider A9N61524 Jistič C60H-DC 2P 4A C 500V DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 457,87 Kč
Cena po registraci:
1 301,78 Kč/ks
Po registraci bez DPH:
1 075,85 Kč
Vaše cena s DPH:
1 355,89 Kč/ks
Vaše cena bez DPH:
1 120,57 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0611856
- Kód dodavatele:
- A9N61524
- EAN:
- 3606480424243
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 440 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- DC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Ztrátový výkon:
- 2,4 W
Schneider A9N61524 Jistič C60H-DC 2P 4A C 500V DC
Jistič Schneider A9N61524 (EAN: 3606480424243) je dvoupólový jistič pro DC s charakteristikou C a jmenovitým proudem 4 A.
Má izolační napětí 500 V, jmenovité napětí 440 V, impulzní odolné napětí 6 kV a krytí IP20, vhodný pro pevné vodiče do 1–25 mm2 a vícežilové připojení do 1–16 mm2.
Modulární šířka 2, ztrátový výkon 2,4 W, kategorie přepětí 4 a provozní teplota -25–70 °C; neobsahuje spínající N vodič a není určen k instalaci pod omítku.
Proč si vybrat tento jistič?
- Určen pro použití ve stejnosměrných obvodech: DC.
- Maximální provozní napětí 500 V DC.
- Má jmenovitý proud 4 A.
- Vypínací charakteristika C, vhodná pro běžné zátěže.
- Dvoupólové provedení s 2 chráněnými póly.
- Modulární šířka 2 moduly pro snadnou montáž do rozvaděče.
Interní název produktu
A9N61524 Jistič C60H-DC 2P 4A C 500V DC
Podrobný popis produktu
Tento jistič Acti9 C60H-DC je nízkonapěťový jistič s přímým proudem (MCB). Jedná se o 2P jistič s 2 chráněnými póly, 4A jmenovitým proudem a char. C. Jmenovitá vypínací schopnost až 20 kVA při 220 V stejnosměrném proudu v souladu se standardem GBX 14048.2 a 20 kA při 220 V ss. dle normy GB 14048.2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Acti 9 C60H-DC se používá v stejnosměrném proudu (průmyslové řízení a automatizace, přeprava, obnovitelná energie). Tento produkt je určen pro obytné a malé komerční budovy. Má elektrickou výdrž až 3000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 500 VDC. Jmenovité izolační napětí Ui je 500 V stejnosměrného proudu. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Hmotnost je 0,256 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
