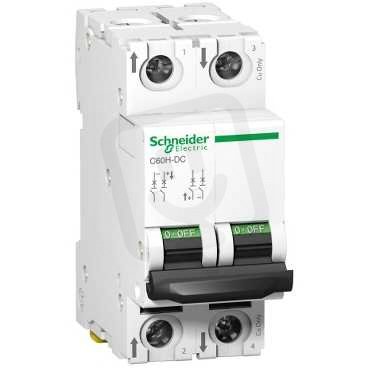

Schneider A9N61523 Jistič C60H-DC 2P 3A C 500V DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 457,87 Kč
Cena po registraci:
1 301,78 Kč/ks
Po registraci bez DPH:
1 075,85 Kč
Vaše cena s DPH:
1 355,89 Kč/ks
Vaše cena bez DPH:
1 120,57 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0588291
- Kód dodavatele:
- A9N61523
- EAN:
- 3606480424236
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 440 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- DC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Ztrátový výkon:
- 2,2 W
Schneider A9N61523 Jistič C60H-DC 2P 3A C 500V DC
Schneider A9N61523 Jistič C60H-DC 2P je určen pro stejnosměrné napětí a nabízí jmenovitý proud 3 A, 2 póly s charakteristikou C a izolační napětí 500 V (Ui), přičemž jmenovité napětí je 440 V.
Má modulární šířku 2, stupeň krytí IP20, vestavěnou hloubku 44 mm, možnost připojení pevných vodičů 1–25 mm2 a vícežilových 1–16 mm2, impulsní odolnost 6 kV, ztrátový výkon 2,2 W a provozní teplotu -25–70 °C; možnost doplňkové výbavy je dostupná a nespíná N vodič.
EAN: 3606480424236.
Proč si vybrat tento jistič?
- Je určen pro stejnosměrné napájení (DC) s jmenovitým napětím 500 V DC.
- Má jmenovitý proud 3 A, který určuje rozsah ochrany obvodu.
- Charakteristika spouštění C je vhodná pro ochranu obvodů s vyššími spouštěcími proudy, například u motorů nebo indukčních zátěží.
- Dvojpólové provedení s 2 chráněnými póly umožňuje přerušení obvodu na dvou vodičích současně.
- Zabírá na liště modulární šířku 2 moduly, což umožňuje kompaktní instalaci ve rozvaděči.
Interní název produktu
A9N61523 Jistič C60H-DC 2P 3A C 500V DC
Podrobný popis produktu
Tento jistič Acti9 C60H-DC je nízkonapěťový jistič s přímým proudem (MCB). Má křivku 2P, jmenovitý proud 3 A a C. Jmenovitá vypínací schopnost až 20 kVA při 220 V stejnosměrném proudu v souladu se standardem GBX 14048.2 a 20 kA při 220 V ss. dle normy GB 14048.2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Nabízí funkci VisiTrip pro bezpečnost během údržby a VisiSafe, která zkracuje dobu zásahu. Acti 9 C60H-DC se používá v stejnosměrném proudu (průmyslové řízení a automatizace, přeprava, obnovitelná energie). Toto zařízení je určeno pro průmyslové řízení, automatizaci, dopravu a obnovitelné energie. Má elektrickou výdrž až 3000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 500 VDC. Jmenovité izolační napětí Ui je 500 V stejnosměrného proudu. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Hmotnost je 0,256 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
