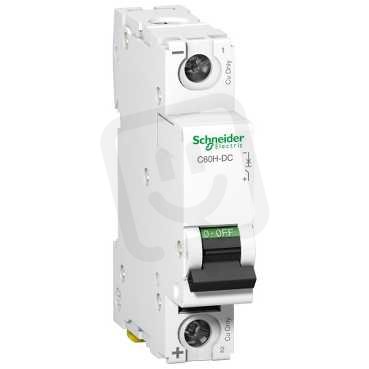

Schneider A9N61512 Jistič C60H-DC 1P 20A C 250V DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
625,98 Kč
Cena po registraci:
559,02 Kč/ks
Po registraci bez DPH:
462,00 Kč
Vaše cena s DPH:
582,24 Kč/ks
Vaše cena bez DPH:
481,19 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675531
- Kód dodavatele:
- A9N61512
- EAN:
- 3606480424137
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 220 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- DC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Ztrátový výkon:
- 3 W
Schneider A9N61512 Jistič C60H-DC 1P 20A C 250V DC
Jistič Schneider A9N61512 C60H-DC 1P (EAN 3606480424137) je určený pro stejnosměrné obvody s jmenovitým proudem 20 A a charakteristikou C.
Má modulární šířku 2, jmenovité napětí 220 V, stupeň krytí IP20, izolační napětí 500 V a impulsní odolnost 6 kV.
Podporuje pevné vodiče 1–25 mm² a vícežilové 1–16 mm², vestavěná hloubka je 44 mm, provozní teplota -25 až 70 °C, možnost doplňkové výbavy ano a nesepne neutrální vodič (Spínající N vodič: ne).
Proč si vybrat tento jistič?
- Jistič Schneider A9N61512 je určen pro stejnosměrné obvody, konkrétně pro 250 V DC.
- Má jmenovitý proud 20 A, vhodný pro ochranu obvodů s tímto zatížením.
- Charakteristika spouštění C zajišťuje vypínání při nárazových a zkratových proudech s vyšší selektivitou vůči krátkodobým přetížením.
- Jednopólové provedení s 1 chráněným pólem pro ochranu jednotlivých větví obvodu.
- Zabírá na montážní liště 2 moduly, což šetří místo v rozvaděči.
Interní název produktu
A9N61512 Jistič C60H-DC 1P 20A C 250V DC
Podrobný popis produktu
Tento jistič Acti9 C60H-DC je nízkonapěťový jistič s přímým proudem (MCB). Má křivku 1P, jmenovitý proud 20 A a C s vypínací charakteristikou. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10 kA při 220 V DC dle normy EN 60947-2 a 10 kA při 220 V ss. dle normy EN 60947-2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Nabízí funkci VisiTrip pro bezpečnost během údržby a VisiSafe, která zkracuje dobu zásahu. Acti 9 C60H-DC se používá v stejnosměrném proudu (průmyslové řízení a automatizace, přeprava, obnovitelná energie). Toto zařízení je určeno pro průmyslové řízení, automatizaci, dopravu a obnovitelné energie. Má elektrickou výdrž až 3000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 250 VDC. Jmenovité izolační napětí Ui je 500 V stejnosměrného proudu. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze jej nainstalovat na lištu DIN. Jeho šířka je 2 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Hmotnost je 0,128 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
