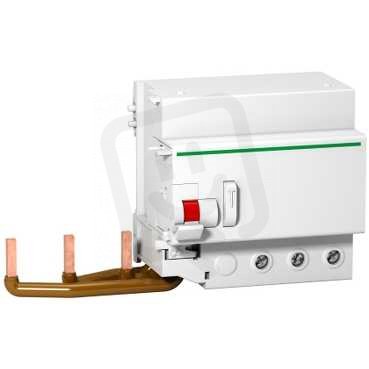

Schneider A9N18566 Chr. spoušť Vigi C120 3P 125A 30mA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 385,80 Kč
Cena po registraci:
7 487,38 Kč/ks
Po registraci bez DPH:
6 187,92 Kč
Vaše cena s DPH:
7 798,84 Kč/ks
Vaše cena bez DPH:
6 445,32 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675328
- Kód dodavatele:
- A9N18566
- EAN:
- 3606480376290
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,50 Kč
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Max. zpoždění:
- 0 ms
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 400-415 V
- Nominální proud:
- 125 A
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 3
- Poruchový proud.:
- 0,03-0,03 A
- Přepěťová proud. kapacita:
- 0,250 kA
- Pro průřez pevného vodiče:
- 1-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- S blokovacím zařízením:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ svodového proudu:
- AC
- Ztrátový výkon:
- 3,6 W
Schneider A9N18566 Chr. spoušť Vigi C120 3P 125A 30mA
Schneider A9N18566 Vigi C120 je proudový chránič s 3 póly, nominálním proudem 125 A a citlivostí 30 mA (typ svodového proudu AC), EAN 3606480376290.
Nominální napětí 400–415 V, izolační napětí 500 V, impulzní odolné napětí 6 kV, průřezy připojení 1–35 mm2 (vícežilový) / 1–50 mm2 (pevný), krytí IP20, provozní teplota -5–60 °C a ztrátový výkon 3,6 W; bez nastavitelného poruchového proudu a bez blokovacího zařízení.
Proč si vybrat tuto proudovou spoušť?
- Třípólová konstrukce s 3 póly, vhodná pro třífázové rozvody.
- Určeno pro detekci střídavého svodového proudu (AC).
- Spouští při poruchovém proudu 0,03 A (30 mA).
- Nominální proud zařízení je 125 A pro ochranu silnějších větví.
- Přepěťová proudová kapacita 0,250 kA pro odolnost vůči krátkodobým špičkám.
- Neposkytuje možnost nastavení poruchového proudu (není nastavitelný).
Interní název produktu
A9N18566 Chr. spoušť Vigi C120 3P 125A 3
Podrobný popis produktu
Acti 9 Vigi C120 je modulární doplňkové proudové chrániče. Má 3P s 3 chráněnými póly, jmenovitý proud 125 A a provozní napětí 230 VAC až 415 VAC. Třída proudového chrániče je typ ACP s citlivostí 30mA a technologií nezávislou na napětí. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Tento produkt je v souladu se standardem ENX 61009. Elektrická životnost dosahuje až 20000 cyklů. Provozní napětí Ue je od 230 VAC do 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Stupeň znečištění je 3. Lze jej upevnit na 35 mm symetrickou lištu DIN. Šířka v 9mm rozteč je 10. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 171 mm x (V) 95 mm x (H) 73 mm. Hmotnost je 0,5 kg. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je -5 až 60 °C. Skladovací teplota je -40 °C až 60 °C.
