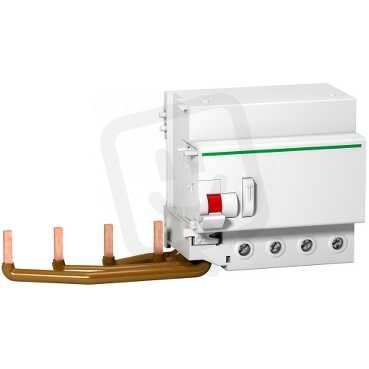

Schneider A9N18543 Chr. spoušť Vigi C120 4P 125A 300mA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 926,11 Kč
Cena po registraci:
7 969,82 Kč/ks
Po registraci bez DPH:
6 586,63 Kč
Vaše cena s DPH:
8 301,34 Kč/ks
Vaše cena bez DPH:
6 860,61 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675306
- Kód dodavatele:
- A9N18543
- EAN:
- 3606480376191
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,63 Kč
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Max. zpoždění:
- 0 ms
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 230-415 V
- Nominální proud:
- 125 A
- Okolní teplota během provozu:
- 5-60 °C
- Počet pólů:
- 4
- Poruchový proud.:
- 0,3-0,3 A
- Přepěťová proud. kapacita:
- 0,250 kA
- Pro průřez pevného vodiče:
- 1-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- S blokovacím zařízením:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ svodového proudu:
- AC
- Ztrátový výkon:
- 3,6 W
Schneider A9N18543 Chr. spoušť Vigi C120 4P 125A 300mA
Schneider A9N18543 Chr. spoušť Vigi C120 4P 125A 300mA (EAN: 3606480376191) je proudový chránič se 4 póly a typem svodového proudu AC, s poruchovým proudem 0,3 A a nominálním proudem 125 A.
Podporuje napětí 230–415 V, frekvenci 50/60 Hz, má impulzně odolné napětí 6 kV, stupeň krytí IP20, průřez připojení 1–35 mm2 (vícežilný) a 1–50 mm2 (pevný vodič), ztrátový výkon 3,6 W a provozní teploty 5–60 °C; nastavitelný poruchový proud, nastavitelné zpoždění a blokovací zařízení nejsou k dispozici.
Proč si vybrat tento proudový chránič?
- Je vybaven 4 póly, takže ochrání tři fáze i nulový vodič.
- Pro svodový proud je určen typ AC, vhodný pro střídavé poruchové proudy.
- Má jmenovitý proud 125 A, což umožňuje použití v silnějších rozvodech.
- Citlivost pro vypnutí je nastavena na 0,3 A (300 mA) a není možnost jejího nastavení.
- Neobsahuje nastavitelné zpoždění, reakční charakteristika je pevně daná výrobcem.
- Uváděná přepěťová proudová kapacita je 0,25 kA, udaná pro odolnost vůči přepěťovým impulzům.
Interní název produktu
A9N18543 Chr. spoušť Vigi C120 4P 125A 3
Podrobný popis produktu
Acti 9 Vigi C120 je modulární doplňkové proudové chrániče. Má 4P s 4 chráněnými póly, jmenovitý proud 125 A a provozní napětí 230 VAC až 415 VAC. Třída proudového chrániče je typ ACP s citlivostí 300mA a technologií nezávislou na napětí. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Tento produkt je v souladu se standardem ENX 61009. Elektrická životnost dosahuje až 20000 cyklů. Provozní napětí Ue je od 230 VAC do 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Stupeň znečištění je 3. Lze jej upevnit na 35 mm symetrickou lištu DIN. Šířka v 9mm rozteč je 10. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 198 mm x (V) 95 mm x (H) 73 mm. Hmotnost je 0,58 kg. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je -5 až 60 °C. Skladovací teplota je -40 °C až 60 °C.
