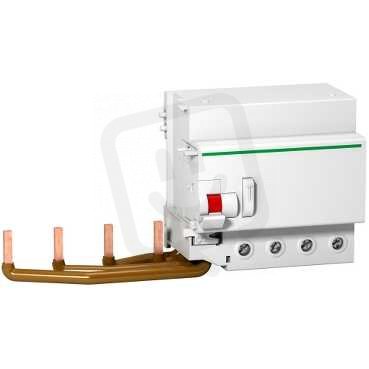

Schneider A9N18542 Chr. spoušť Vigi C120 4P 125A 30mA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 948,60 Kč
Cena po registraci:
8 882,77 Kč/ks
Po registraci bez DPH:
7 341,13 Kč
Vaše cena s DPH:
9 252,25 Kč/ks
Vaše cena bez DPH:
7 646,49 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675305
- Kód dodavatele:
- A9N18542
- EAN:
- 3606480376184
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,72 Kč
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Max. zpoždění:
- 0 ms
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 400-415 V
- Nominální proud:
- 125 A
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud.:
- 0,03-0,03 A
- Přepěťová proud. kapacita:
- 0,250 kA
- Pro průřez pevného vodiče:
- 1-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- S blokovacím zařízením:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ svodového proudu:
- AC
- Ztrátový výkon:
- 3,6 W
Schneider A9N18542 Chr. spoušť Vigi C120 4P 125A 30mA
Schneider A9N18542 Vigi C120 (EAN: 3606480376184) je čtyřpólová proudová spoušť se svodem typu AC a poruchovým proudem 30 mA, určená pro jmenovitý proud 125 A.
Má jmenovité napětí 400–415 V, izolační napětí 500 V, impulzní odolnost 6 kV a přepěťovou kapacitu 0,250 kA, přičemž stupeň krytí je IP20.
Pro připojení podporuje průřezy vodičů 1–35 mm2 (vícežilové) a 1–50 mm2 (pevné), pracuje při teplotách -5–60 °C, má ztrátový výkon 3,6 W a okamžité zpoždění 0 ms; nastavitelný poruchový proud ani blokovací zařízení nejsou k dispozici.
Proč si vybrat tento proudový chránič?
- Je navržen ve čtyřpólovém provedení (4 póly), které umožňuje současnou ochranu všech fází i neutrálu.
- Nominální proud činí 125 A, vhodný pro rozvody s vyšším zatížením.
- Poruchový proud je pevně stanoven na 30 mA (0,03 A) a není možné jej upravovat.
- Pracuje se svodovým proudem typu AC, tedy pro střídavé poruchové složky.
- Zpoždění spouštění není nastavitelné, což zjednodušuje instalaci a provoz.
- Přepěťová proudová kapacita je 0,25 kA.
Interní název produktu
A9N18542 Chr. spoušť Vigi C120 4P 125A 3
Podrobný popis produktu
Acti 9 Vigi C120 je modulární doplňkové proudové chrániče. Má 4P s 4 chráněnými póly, jmenovitý proud 125 A a provozní napětí 230 VAC až 415 VAC. Třída proudového chrániče je typ ACP s citlivostí 30mA a technologií nezávislou na napětí. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Tento produkt je v souladu se standardem ENX 61009. Elektrická životnost dosahuje až 20000 cyklů. Provozní napětí Ue je od 230 VAC do 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Stupeň znečištění je 3. Lze jej upevnit na 35 mm symetrickou lištu DIN. Šířka v 9mm rozteč je 10. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 198 mm x (V) 95 mm x (H) 73 mm. Hmotnost je 0,58 kg. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je -5 až 60 °C. Skladovací teplota je -40 °C až 60 °C.
