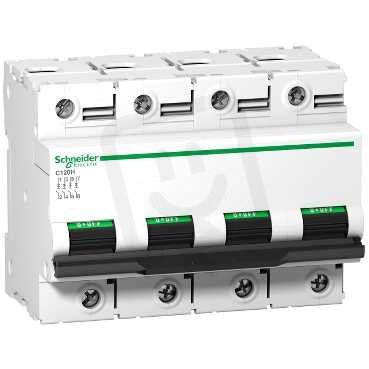

Schneider A9N18524 Jistič C120H 4P 100A D
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 632,65 Kč
Cena po registraci:
10 386,72 Kč/ks
Po registraci bez DPH:
8 584,07 Kč
Vaše cena s DPH:
10 818,65 Kč/ks
Vaše cena bez DPH:
8 941,03 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675299
- Kód dodavatele:
- A9N18524
- EAN:
- 3606480380952
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-60 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 15 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 30 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2 W
Schneider A9N18524 Jistič C120H 4P 100A D
Schneider A9N18524 (EAN 3606480380952) je čtyřpólový jistič s charakteristikou D pro střídavé napětí 400 V a jmenovitým proudem 100 A, s modulární šířkou 6 a stupněm krytí IP20.
Má spínající N vodič a možnost doplňkové výbavy; jmenovitá vypínací schopnost dle IEC je 30 kA při 230 V a 15 kA při 400 V, impulsní odolné napětí 6 kV.
Umožňuje připojení pevného vodiče 1,5–50 mm2 nebo vícežilového 1–35 mm2, pracuje při frekvenci 50–60 Hz, okolní teplota provozu -30–60 °C a ztrátový výkon je 2 W.
Proč si vybrat tento jistič?
- Určen pro provoz na střídavém napětí (AC).
- Jmenovitý proud je 100 A, vhodný pro obvody s vyšším zatížením.
- Vypínací charakteristika je D, vhodná pro obvody s vyššími spouštěcími proudy (např. motory).
- Vypínací zkratová schopnost podle EN 60898 činí 15 kA při 230 V i při 400 V.
- Čtyřpólové provedení s 4 póly zajišťuje ochranu všech fází.
- Modulární šířka zabírá 6 modulů na liště DIN.
Interní název produktu
A9N18524 Jistič C120H 4P 100A D
Podrobný popis produktu
modulární jistič C120H - 4P - 100A - charakteristika D
