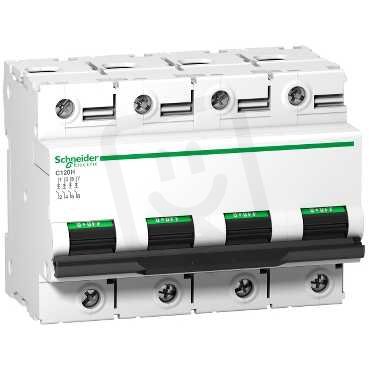

Schneider A9N18523 Jistič C120H 4P 80A D
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 570,72 Kč
Cena po registraci:
9 438,58 Kč/ks
Po registraci bez DPH:
7 800,48 Kč
Vaše cena s DPH:
9 831,06 Kč/ks
Vaše cena bez DPH:
8 124,84 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675298
- Kód dodavatele:
- A9N18523
- EAN:
- 3606480380945
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-60 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 15 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 30 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,2 W
Schneider A9N18523 Jistič C120H 4P 80A D
Jistič Schneider A9N18523 C120H 4P 80A (EAN 3606480380945) je čtyřpólový přístroj s charakteristikou D, určený pro střídavé napětí s jmenovitým napětím 400 V, jmenovitým proudem 80 A a modulární šířkou 6.
Disponuje vypínací schopností Icu 30 kA (230 V) a 15 kA (400 V), spíná N vodič, umožňuje možnost doplňkové výbavy a přijímá pevné vodiče do 1,5–50 mm2 nebo vícežilové připojení do 1–35 mm2, přičemž má krytí IP20 a provozní teplotní rozsah -30–60 °C.
Proč si vybrat tento jistič?
- Určen pro střídavé napětí (AC).
- Má jmenovitý proud 80 A, který určuje jeho proudovou kapacitu.
- Charakteristika vypínání D, vhodná pro obvody s výraznými spouštěcími proudy (např. motory).
- Vypínací schopnost při zkratu podle EN 60898 je 15 kA pro 230 V i 400 V.
- Čtyřpólové provedení s 4 chráněnými póly, určené pro třífázové rozvody.
- Zabírá 6 modulárních jednotek na DIN liště.
Interní název produktu
A9N18523 Jistič C120H 4P 80A D
Podrobný popis produktu
modulární jistič C120H - 4P - 80A - charakteristika D
