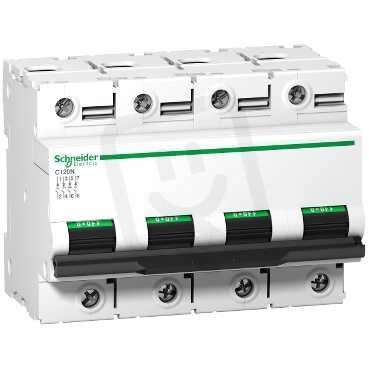

Schneider A9N18376 Jistič C120N 4P 125A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 451,61 Kč
Cena po registraci:
7 546,52 Kč/ks
Po registraci bez DPH:
6 236,79 Kč
Vaše cena s DPH:
7 860,28 Kč/ks
Vaše cena bez DPH:
6 496,10 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675244
- Kód dodavatele:
- A9N18376
- EAN:
- 3606480379475
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 125 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,1 W
Schneider A9N18376 Jistič C120N 4P 125A C
Schneider A9N18376 Jistič C120N 4P 125A (EAN: 3606480379475) je čtyřpólový jistič do rozvaděčů se jmenovitým proudem 125 A a charakteristikou C, určený pro střídavé napětí (AC) s jmenovitým napětím 400 V.
Poskytuje vypínací schopnost Icu 10 kA (400 V) / 20 kA (230 V) podle IEC 60947-2, spíná N vodič, má 4 póly, modulární šířku 6 a krytí IP20, umožňuje připojení pevného vodiče 1,5–50 mm2 nebo vícežilového 1–35 mm2, pracuje při frekvenci 50–60 Hz a v rozsahu teplot -25–70 °C a nabízí možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Jmenovitý proud 125 A zajišťuje ochranu obvodů určených pro vyšší zatížení.
- 4 chráněné póly umožňují komplexní ochranu třífázových okruhů včetně nulového vodiče.
- Charakteristika C umožňuje spolehlivé vypnutí při spouštěcích proudech typických pro motorové a indukční zátěže.
- Vypínací schopnost 10 kA podle EN 60898 při 230 V i 400 V zvládá běžné zkratové proudy v instalacích.
- Modulární šířka 6 (6 modulárních jednotek) umožňuje kompaktní zabudování do rozváděče.
- Typ napětí AC je určen pro standardní střídavé elektrické sítě.
Interní název produktu
A9N18376 Jistič C120N 4P 125A C
Podrobný popis produktu
Acti 9 C120N je nízkonapěťový multistandard jistič. Jedná se o 4P jistič s 4 chráněnými póly, 125A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 10000 A při 230 V dle normy EN/IEC 60898-1. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Přítomnost zelených proužků se fyzicky otevírá a umožňuje bezpečnou práci v přiřazeném obvodu. Má dobrou odolnost proti přepětí. Produkt je navržen tak, aby nabízel vysokou úroveň průmyslového výkonu Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue jde z 380 VAC na 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 12 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 108 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,82 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
