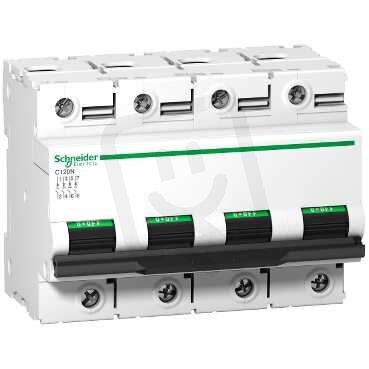

Schneider A9N18374 Jistič C120N 4P 100A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 743,14 Kč
Cena po registraci:
6 913,95 Kč/ks
Po registraci bez DPH:
5 714,01 Kč
Vaše cena s DPH:
7 201,40 Kč/ks
Vaše cena bez DPH:
5 951,57 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675243
- Kód dodavatele:
- A9N18374
- EAN:
- 3606480379451
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 2 W
Schneider A9N18374 Jistič C120N 4P 100A C
Schneider A9N18374 Jistič C120N 4P 100A (EAN: 3606480379451) je čtyřpólový jistič s charakteristikou C a jmenovitým proudem 100 A, určený pro střídavé napětí 400 V a s modulární šířkou 6.
Má vypínací schopnost podle IEC Icu 10 kA (400 V) / 20 kA (230 V), vypínací schopnost dle EN 60898 10 kA, spíná nulový vodič, nabízí možnost doplňkové výbavy, podporuje připojení vodičů 1,5–50 mm² (pevné) a 1–35 mm² (vícežilové) a má stupeň krytí IP20 při vestavěné hloubce 44 mm.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí (AC).
- Má jmenovitý proud 100 A, vhodný pro instalace s vyšším odběrem.
- Jedná se o jistič se 4 póly (čtyřpólový), který pokrývá všechny fáze i nulový vodič.
- Charakteristika spouštění je C, vhodná pro běžné spotřebiče a obvody s nárazovými proudy.
- Vypínací schopnost podle EN 60898 (lcn) je 10 kA pro 230 V i 400 V.
- Modulární šířka je 6, takže zabírá šest modulových míst v rozvaděči.
Interní název produktu
A9N18374 Jistič C120N 4P 100A C
Podrobný popis produktu
Acti 9 C120N je nízkonapěťový multistandard jistič. Jedná se o 4P jistič s 4 chráněnými póly, 100A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 10000 A při 230 V dle normy EN/IEC 60898-1. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Přítomnost zelených proužků se fyzicky otevírá a umožňuje bezpečnou práci v přiřazeném obvodu. Má dobrou odolnost proti přepětí. Produkt je navržen tak, aby nabízel vysokou úroveň průmyslového výkonu Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue jde z 380 VAC na 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 12 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 108 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,82 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
