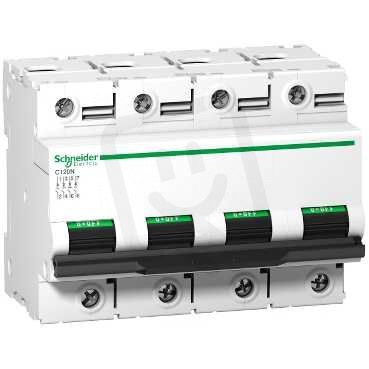

Schneider A9N18372 Jistič C120N 4P 80A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 215,33 Kč
Cena po registraci:
6 442,69 Kč/ks
Po registraci bez DPH:
5 324,54 Kč
Vaše cena s DPH:
6 710,54 Kč/ks
Vaše cena bez DPH:
5 545,90 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675242
- Kód dodavatele:
- A9N18372
- EAN:
- 3606480379437
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3,2 W
Schneider A9N18372 Jistič C120N 4P 80A C
Schneider A9N18372 (C120N) 4P jistič s jmenovitým proudem 80 A a charakteristikou C je určen pro střídavé napětí 400 V AC a zabírá 6 modulů v rozváděči (EAN: 3606480379437).
Poskytuje vypínací schopnost 10 kA dle EN 60898 (230/400 V) a Icu 20 kA (230 V) / 10 kA (400 V) dle IEC 60947-2, má krytí IP20, spínající N vodič, možnost doplňkové výbavy (ano) a umožňuje připojení vodičů pevného průřezu 1,5–50 mm² nebo vícežilového 1–35 mm² při provozní teplotě -25–70 °C.
Proč si vybrat tento jistič?
- Tento přístroj má charakteristiku C, která je vhodná pro obvody s častými spínacími proudovými nárazy.
- Jmenovitý proud 80 A poskytuje ochranu obvodů odpovídajících tomuto zatížení.
- Čtyřpólové provedení s 4 póly umožňuje současnou ochranu všech fází i neutrálu.
- Výpínací zkratová schopnost 10 kA (EN 60898) při 230 i 400 V zvládá běžné zkratové situace v instalacích.
- Modulární šířka 6 modulů usnadňuje montáž do rozvaděče s omezeným prostorem.
- Určeno pro střídavé napětí (AC), kompatibilní s běžnými elektrickými sítěmi.
Interní název produktu
A9N18372 Jistič C120N 4P 80A C
Podrobný popis produktu
Acti 9 C120N je nízkonapěťový multistandard jistič. Jedná se o 4P jistič s 4 chráněnými póly, jmenovitým proudem 80 A a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 10000 A při 230 V dle normy EN/IEC 60898-1. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Přítomnost zelených proužků se fyzicky otevírá a umožňuje bezpečnou práci v přiřazeném obvodu. Má dobrou odolnost proti přepětí. Produkt je navržen tak, aby nabízel vysokou úroveň průmyslového výkonu Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue jde z 380 VAC na 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze jej nainstalovat na lištu DIN. Jeho šířka je 12 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 108 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,82 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
