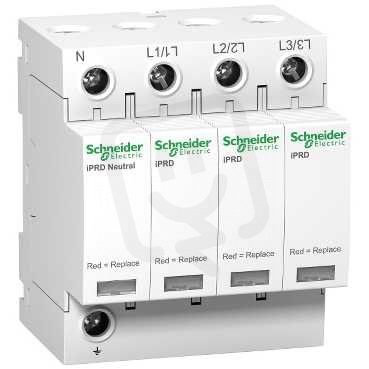

Schneider A9L65601 iPRD65r 350V 3P+N svodič přepětí

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
9 116,33 Kč
Cena po registraci:
8 139,65 Kč/ks
Po registraci bez DPH:
6 726,98 Kč
Vaše cena s DPH:
8 478,23 Kč/ks
Vaše cena bez DPH:
7 006,80 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Schneider
Kód zboží:
ELPROS0675168
Kód dodavatele:
A9L65601
EAN:
3606480504846
Standardní balení:
1 ks
Recyklační poplatek:
0,49 Kč
Produktová řada:
iPRD

Technické parametry

Dálková signalizace:
ano
Integrovaná záložní pojistka:
ne
Jiný typ sítě:
ne
Max. průřez laněného vodiče:
35 mm2
Max. průřez pevného vodiče:
35 mm2
Max. svodový proud (8/20):
65 kA
Max. trvalé napětí AC:
350 V
Modulární velikost:
4 TE
Napětí AC:
400 V
Napěťová ochrana N-PE:
1,5 kV
Počet vodičů (bez uzemnění):
4
Se signal. kontaktem:
ano
Signalizace na přístroji:
optické
Stupeň krytí (IP):
IP20
Svodový proud (8/20):
20 kA
Typ kontroly 2 (C):
ano
Typ sítě DC:
ne
Typ sítě IT:
ne
Typ sítě TN:
ne
Typ sítě TN-C:
ne
Typ sítě TN-C-S:
ne
Typ sítě TN-S:
ano
Typ sítě TT:
ano
Úroveň ochrany:
1,5 kV
Úroveň ochrany L-N:
1,5 kV
Vyp. zkrat. schopnost (Isccr):
50 kA
Způsob montáže:
lišta DIN 35 mm

Schneider A9L65601 iPRD65r 350V 3P+N svodič přepětí

Schneider A9L65601 iPRD65r 350V 3P+N svodič přepětí (EAN: 3606480504846, produktová řada iPRD) je určen pro síť 400 V AC s maximálním trvalým napětím 350 V a připojením 3P+N (4 vodiče bez uzemnění).

Umožňuje svodový proud 20 kA (8/20) s maximálním svodovým proudem 65 kA (8/20), má typ kontroly 2 (C), vypínací zkratovou schopnost 50 kA (Isccr) a úroveň ochrany L‑N i N‑PE 1,5 kV.

Pro montáž na lištu DIN 35 mm v modulární velikosti 4 TE nabízí optickou signalizaci, dálkovou signalizaci se signálovým kontaktem, stupeň krytí IP20, max. průřez vodiče 35 mm2 a je kompatibilní s typy sítí TN‑S a TT.

Proč si vybrat tento svodič přepětí?

  • Je určen pro třífázové rozvody s nulovým vodičem (350 V, 3P+N).
  • Je navržen jako svodič s Typem kontroly 2 (C).
  • Dokáže odvést impulsní svodový proud 20 kA (8/20 µs).
  • Zaručuje úroveň ochrany 1,5 kV, včetně mezi fázemi a nulovým vodičem (L–N).
  • Má optickou indikaci a možnost dálkové signalizace přes signální kontakt (optická signalizace, dálková signalizace se signálním kontaktem).
  • Podporuje vypínací zkratovou schopnost 50 kA (Isccr).

Interní název produktu

A9L65601 iPRD65r 350V 3P+N svodič přepět


Podrobný popis produktu

Tento přepěťový chránič iPRD65r chrání instalace 3P+N. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro velmi vysokou úroveň rizika a vstupní panel. Nabízí vzdálené hlášení zprávy "zásobník musí být změněn". Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Je kompatibilní se zemnícím systémem TTN a TN-S. Jmenovitý vybíjecí proud Imax je 65 kA. Jmenovitý vybíjecí proud je 20 kA. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Uc maximální trvalé provozní napětí v rozdílovém režimu (mezi fází a nulovým) je 350 V AC. Úroveň ochrany nahoru je 1,5 kV v běžném režimu (N/PE) a v rozdílovém režimu (L/N). Servisní napětí Un je 230 V stř. nebo 400 V stř. Provozní frekvence je 50 Hz nebo 60 Hz. Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 69 mm. Šířka v roztečí 9 mm je 8. Hmotnost je 450 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt splňuje normy IEC 61643-11:2011 a ENEN61643-11:2012.
