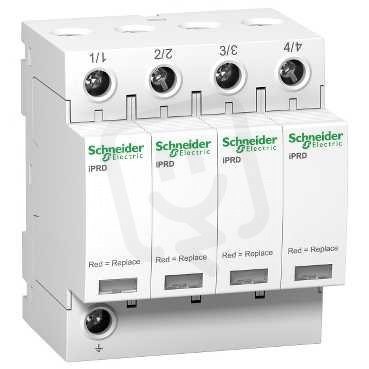

Schneider A9L40401 iPRD40r 350V 4P svodič přepětí
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0675158
- Kód dodavatele:
- A9L40401
- EAN:
- 3606480506338
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,42 Kč
- Produktová řada:
- iPRD
Technické parametry
- Dálková signalizace:
- ano
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 16 mm2
- Max. průřez pevného vodiče:
- 25 mm2
- Max. svodový proud (8/20):
- 40 kA
- Max. trvalé napětí AC:
- 350 V
- Modulární velikost:
- 4 TE
- Napětí AC:
- 350 V
- Napěťová ochrana N-PE:
- 1,6 kV
- Počet vodičů (bez uzemnění):
- 4
- Se signal. kontaktem:
- ano
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 15 kA
- Typ kontroly 2 (C):
- ano
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ne
- Typ sítě TN-C:
- ano
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ne
- Typ sítě TT:
- ne
- Úroveň ochrany:
- 1,6 kV
- Vyp. zkrat. schopnost (Isccr):
- 50 kA
- Způsob montáže:
- lišta DIN 35 mm
Schneider A9L40401 iPRD40r 350V 4P svodič přepětí
Schneider A9L40401 iPRD40r (EAN: 3606480506338) je čtyřpólový (4P) svodič přepětí určený pro střídavé sítě 350 V AC a montáž na DIN lištu 35 mm.
Má jmenovitý svodový proud (8/20) 15 kA, maximální svodový proud (8/20) 40 kA, úroveň ochrany N-PE 1,6 kV, typ kontroly 2 (C) a vypínací zkratovou schopností 50 kA (Isccr).
Výbava zahrnuje dálkovou signalizaci, signál kontaktem a optickou signalizaci na přístroji, stupeň krytí IP20, modulární velikost 4 TE a podporu vodičů do 16 mm² (lankové) a 25 mm² (pevné).
Proč si vybrat tento svodič přepětí?
- 4pólové provedení pro 350 V – vhodné pro třífázové rozvody a přímou montáž do standardních rozvaděčů.
- Svodový proud 15 kA (8/20 µs) – dimenzováno pro potlačení běžných přepěťových impulsů.
- Úroveň ochrany 1,6 kV – udává mezní napěť, při které se svodič aktivuje a omezuje přepětí.
- Typ kontroly 2 (C) – určené pro ochranu elektrických obvodů na sekundární straně rozvodů.
- Dálková signalizace se signálním kontaktem a optická signalizace na přístroji – umožňuje lokální i vzdálené hlášení stavu svodiče.
- Vypínací zkratová schopnost (ISCCR) 50 kA – vhodné pro instalace s vysokými hodnotami zkratových proudů.
Interní název produktu
A9L40401 iPRD40r 350V 4P svodič přepětí
