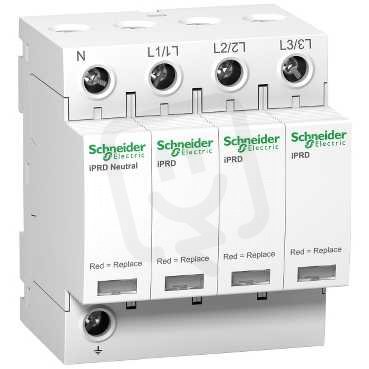

Schneider A9L08600 iPRD8 350V 3P+N svodič přepětí
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0675113
- Kód dodavatele:
- A9L08600
- EAN:
- 3606480506543
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,41 Kč
- Produktová řada:
- iPRD
Technické parametry
- Dálková signalizace:
- ne
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 35 mm2
- Max. průřez pevného vodiče:
- 35 mm2
- Max. svodový proud (8/20):
- 8 kA
- Max. trvalé napětí AC:
- 350 V
- Modulární velikost:
- 4 TE
- Napětí AC:
- 400 V
- Napěťová ochrana N-PE:
- 1,1 kV
- Počet vodičů (bez uzemnění):
- 3
- Se signal. kontaktem:
- ne
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 2,5 kA
- Typ kontroly 2 (C):
- ano
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ne
- Typ sítě TN-C:
- ne
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ano
- Typ sítě TT:
- ano
- Úroveň ochrany:
- 1,2 kV
- Úroveň ochrany L-N:
- 1,1 kV
- Vyp. zkrat. schopnost (Isccr):
- 50 kA
- Způsob montáže:
- lišta DIN 35 mm
Schneider A9L08600 iPRD8 350V 3P+N svodič přepětí
Schneider A9L08600 iPRD8 350V (EAN 3606480506543) je svodič přepětí z řady iPRD určený pro připojení na 400 V AC s max. trvalým napětím 350 V.
Poskytuje svodový proud 2,5 kA (8/20) s max. svodovým proudem 8 kA, úroveň ochrany 1,2 kV (L-N 1,1 kV, N-PE 1,1 kV) a optickou signalizaci na přístroji; typ kontroly 2 (C) a vypínací zkratová schopnost 50 kA.
Montuje se na lištu DIN 35 mm, má stupeň krytí IP20, modulární velikost 4 TE, max. průřez vodičů 35 mm² a podporuje sítě TN-S a TT (počet vodičů bez uzemnění 3).
Proč si vybrat tento svodič přepětí?
- Určen pro rozvody 3P+N při 350 V, takže je vhodný pro třífázové systémy s nulovým vodičem.
- Svodový proud v impulzu 8/20 µs dosahuje 2,5 kA, což zajišťuje ochranu proti běžným přepěťovým rázům.
- Úroveň přepětí mezi fází a nulou (L–N) je 1,1 kV, což udává míru omezení přepětí.
- Celková úroveň ochrany přístroje je 1,2 kV, pro účinnou ochranu citlivých zařízení.
- Vypínací zkratová schopnost (Isccr) je 50 kA, umožňující koordinaci s rozvodovou sítí při zkratových událostech.
- Zařízení disponuje optickou signalizací; dálková signalizace ani signální kontakt nejsou k dispozici.
Interní název produktu
A9L08600 iPRD8 350V 3P+N svodič přepětí
