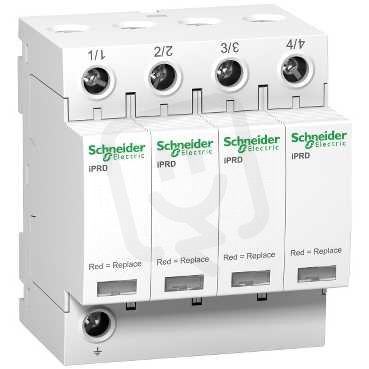

Schneider A9L08400 iPRD8 350V 4P svodič přepětí
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0675110
- Kód dodavatele:
- A9L08400
- EAN:
- 3606480506536
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,42 Kč
- Produktová řada:
- iPRD
Technické parametry
- Dálková signalizace:
- ne
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 16 mm2
- Max. průřez pevného vodiče:
- 25 mm2
- Max. svodový proud (8/20):
- 8 kA
- Max. trvalé napětí AC:
- 350 V
- Modulární velikost:
- 4 TE
- Napětí AC:
- 350 V
- Napěťová ochrana N-PE:
- 1,2 kV
- Počet vodičů (bez uzemnění):
- 4
- Se signal. kontaktem:
- ne
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 2,5 kA
- Typ kontroly 2 (C):
- ano
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ne
- Typ sítě TN-C:
- ano
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ne
- Typ sítě TT:
- ne
- Úroveň ochrany:
- 1,2 kV
- Vyp. zkrat. schopnost (Isccr):
- 50 kA
- Způsob montáže:
- lišta DIN 35 mm
Schneider A9L08400 iPRD8 350V 4P svodič přepětí
Svodič přepětí Schneider A9L08400 iPRD8 350V 4P (EAN: 3606480506536) je určen pro ochranu rozvodů s AC 350 V a konfigurací 4 vodiče (bez uzemnění).
Má svodový proud 2,5 kA (8/20 μs), maximální svodový proud 8 kA, úroveň ochrany N‑PE 1,2 kV a typ kontroly 2 (C), přičemž vypínací zkratová schopnost (Isccr) dosahuje 50 kA.
Je v provedení 4 TE s krytím IP20, montáží na DIN lištu 35 mm, disponuje optickou signalizací na přístroji, nemá dálkovou signalizaci ani signální kontakt a je určen pro síť TN‑C.
Proč si vybrat tento svodič přepětí?
- Je navržen jako čtyřpólové provedení 4P, které zajišťuje ochranu všech vodičů v síti.
- Je určen pro jmenovité napětí 350 V, vhodné pro běžné distribuční aplikace.
- Splňuje požadavky klasifikace Typ 2 (C) pro ochranu před přepětím v rozvodech.
- Maximální svodový proud (8/20) dosahuje 2,5 kA, což charakterizuje jeho schopnost odvést impulzní proud.
- Úroveň ochrany (let‑through) činí 1,2 kV, tedy průrazné napětí, které zařízení propustí při impulzu.
- Vypínací zkratová schopnost (Isccr) je 50 kA, což odpovídá požadavkům na zkratovou odolnost rozvodu.
Interní název produktu
A9L08400 iPRD8 350V 4P svodič přepětí
