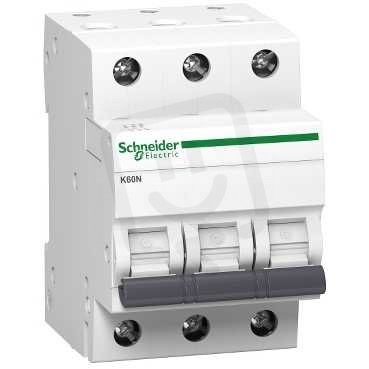

Schneider A9K02320 Jistič iK60N 3P 20A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
416,20 Kč
Cena po registraci:
371,72 Kč/ks
Po registraci bez DPH:
307,21 Kč
Vaše cena s DPH:
387,14 Kč/ks
Vaše cena bez DPH:
319,95 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0673619
- Kód dodavatele:
- A9K02320
- EAN:
- 3606480478413
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,5-35 mm2
- Průřez vícežilového připojení:
- 0,5-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
Schneider A9K02320 Jistič iK60N 3P 20A C
Schneider A9K02320 Jistič iK60N 3P s charakteristikou C a jmenovitým proudem 20 A je určen pro střídavé napětí AC, jmenovité napětí 400 V, zabírá 3 moduly a má krytí IP20.
Vypínací zkratová schopnost dle EN 60898 při 400 V je 6 kA, izolační napětí Ui 440 V, impulzní odolné napětí Uimp 4 kV, třída omezení proudu 3 a frekvence 50–60 Hz.
Provozní teplota -25–70 °C, připojení vodičů pevný průřez 0,5–35 mm² a vícežilový 0,5–25 mm², ne spínání N vodiče a bez možnosti doplňkové výbavy.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí AC.
- Zabere na liště šířku 3 moduly.
- Má charakteristiku C, která ovlivňuje průběh vypínání při přetížení a zkratu.
- Jmenovitý proud je 20 A.
- Zajišťuje vypínací zkratovou schopnost 6 kA při 400 V podle normy EN 60898.
- Jistič je třípólový (3 póly), určený pro třífázové obvody.
Interní název produktu
A9K02320 Jistič iK60N 3P 20A C
Podrobný popis produktu
Tento produkt Acti9 K60N je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly a 20A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 6000 A při 400 V AC dle normy EN/IEC 60898-1 a v souladu se standardem. Tento produkt je v souladu se standardem ENG/IEC 60898-1. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Spojení lze vytvořit přiřazením pomocí biconnect hřebenové lišty. Lze ji také vytvořit nadřazenou/přiřazenou tunelovými svorkami. K dispozici je zařízení pro visací zámek, které lze provádět na živých částech. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze jej upevnit na lištu DIN pro modulární instalaci. Jeho šířka je 6 náklonů 9 mm. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 54 mm x (V) 81 mm x (H) 70 mm. Hmotnost je 0,36 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 70 °C.
