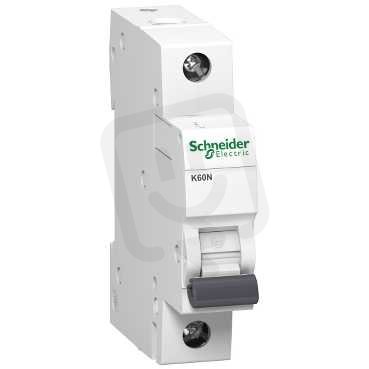

Schneider A9K02116 Jistič iK60N 1P 16A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
114,21 Kč
Cena po registraci:
102,09 Kč/ks
Po registraci bez DPH:
84,37 Kč
Vaše cena s DPH:
106,29 Kč/ks
Vaše cena bez DPH:
87,84 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0673610
- Kód dodavatele:
- A9K02116
- EAN:
- 3606480478321
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -25-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,5-35 mm2
- Průřez vícežilového připojení:
- 0,5-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
Schneider A9K02116 Jistič iK60N 1P 16A C
Schneider A9K02116 (EAN: 3606480478321) je jednopólový jistič iK60N s jmenovitým proudem 16 A a charakteristikou C.
Je určen pro střídavé napětí 230 V (AC) s vypínací schopností zkratu 6 kA, krytím IP20 a modulární šířkou 1.
Podporuje připojení vodičů do průřezu 0,5–35 mm² (pevné) a 0,5–25 mm² (vícežilové), pracuje v rozsahu teplot -25–70 °C a frekvencích 50–60 Hz, přičemž nepřepíná nulový vodič a není možná doplňková výbava (není ani výbuchu odolný ani určen pro instalaci pod omítku).
Proč si vybrat tento jistič?
- Určen pro obvody s jmenovitým proudem 16 A.
- S proudovou charakteristikou C, vhodnou pro obvody s vyššími spouštěcími proudy (např. motory nebo osvětlovací okruhy s vyšším náběhem).
- Pro provoz na střídavé napětí AC.
- Má vypínací zkratovou schopnost 6 kA (EN 60898 při 230 V).
- Jednopólové provedení (1 pól) pro ochranu jedné fáze.
- Zabírá 1 modul na liště DIN, což šetří místo v rozvaděči.
Interní název produktu
A9K02116 Jistič iK60N 1P 16A C
Podrobný popis produktu
Tento produkt Acti9 K60N je nízkonapěťový jistič. Jedná se o 1P jistič s 1 chráněným pólem a 16A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 6000 A při 230 V AC dle normy EN/IEC 60898-1 a v souladu se standardem. Tento produkt je v souladu se standardem ENG/IEC 60898-1. Tento modulární jistič chrání obvod proti zkratu a přetížení. Spojení lze vytvořit přiřazením pomocí biconnect hřebenové lišty. Lze ji také vytvořit nadřazenou/přiřazenou tunelovými svorkami. K dispozici je zařízení pro visací zámek, které lze provádět na živých částech. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 4 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze jej upevnit na lištu DIN pro modulární instalaci. Jeho šířka je 2 rozteč 9 mm. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 18 mm x (V) 81 mm x (H) 70 mm. Hmotnost je 0,12 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 70 °C.
