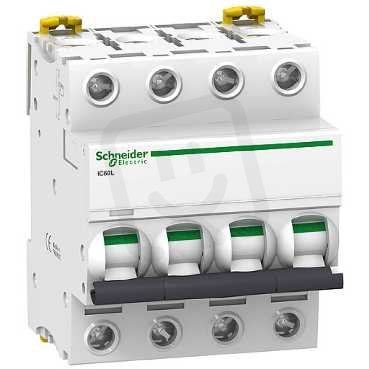

Jistič Acti9 iC60L 4P 16A C SCHNEIDER A9F94416
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 274,47 Kč
Cena po registraci:
2 923,74 Kč/ks
Po registraci bez DPH:
2 416,31 Kč
Vaše cena s DPH:
3 045,33 Kč/ks
Vaše cena bez DPH:
2 516,80 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675037
- Kód dodavatele:
- A9F94416
- EAN:
- 3606480084232
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 2,4 W
Jistič Acti9 iC60L 4P 16A C SCHNEIDER A9F94416
Jistič Acti9 iC60L 4P 16A (EAN 3606480084232) je čtyřpólový modulární přístroj pro AC/DC s modulární šířkou 4, jmenovitým proudem 16 A a charakteristikou C.
Má vypínací zkratovou schopnost Icu 25 kA (400 V) / 50 kA (230 V), lcn 15 kA dle EN 60898, jmenovité napětí 400 V, izolační napětí 500 V a impulzní odolné napětí 6 kV, stupeň krytí IP20 a stupeň znečištění 3.
Umožňuje připojení pevného vodiče do 1–25 mm² a vícežilového do 1–16 mm², montážní hloubka je 44,5 mm, okolní teplota provozu -35 až 70 °C, má 4 póly, možnost doplňkové výbavy ano a nezapíná N vodič.
Proč si vybrat tento jistič?
- Je určen pro ochranu obvodů s jmenovitým proudem 16 A, což odpovídá běžným instalacím.
- S charakteristikou C bezpečně reaguje na přechodné proudy typické pro indukční zátěže.
- Podporuje AC/DC napětí, takže ho lze použít ve střídavých i stejnosměrných obvodech.
- Vypínací zkratová schopnost 15 kA (EN 60898, 400 V) zajišťuje ochranu při zkratových událostech.
- Disponuje 4 póly pro vícefázová zapojení a společné odpojení více vodičů.
- Kompaktní modulární šířka 4 umožňuje úsporné využití místa v rozváděči.
Interní název produktu
A9F94416 Jistič iC60L 4P 16A C
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 4P s 4 chráněnými póly, jmenovitý proud 16 A a vypínací charakteristiku C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 50 kA při 220 V stř. na 240 V stř. v souladu s normou IEC 60947-2 a 15000 A při 400 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze ji upevnit na lištu DIN. Jeho šířka je 8 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,5 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
