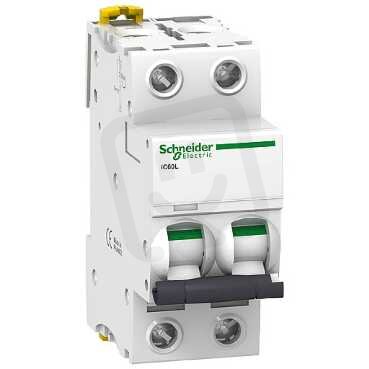

Jistič Acti9 iC60L 2P 16A C SCHNEIDER A9F94216
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 570,25 Kč
Cena po registraci:
1 402,12 Kč/ks
Po registraci bez DPH:
1 158,78 Kč
Vaše cena s DPH:
1 460,41 Kč/ks
Vaše cena bez DPH:
1 206,95 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675012
- Kód dodavatele:
- A9F94216
- EAN:
- 3606480084225
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 2,4 W
Jistič Acti9 iC60L 2P 16A C SCHNEIDER A9F94216
Jistič Acti9 iC60L 2P 16A C SCHNEIDER A9F94216 (EAN 3606480084225) je modulární jistič pro AC/DC s jmenovitým proudem 16 A, 2 póly, charakteristikou C a jmenovitým napětím 400 V.
Vypínací zkratová schopnost dosahuje Icu 25 kA (IEC 60947-2, 400 V) a 50 kA (IEC 60947-2, 230 V), podle EN 60898 je hodnota 15 kA (400 V), krytí je IP20 a modulární šířka je 2.
Zařízení umožňuje doplňkovou výbavu, připojení pevného vodiče 1–25 mm2 nebo vícežilového 1–16 mm2, pracuje při 50–60 Hz a v okolní teplotě -35–70 °C, má izolační napětí Ui 500 V, impulsní odolné napětí 6 kV a ztrátový výkon 2,4 W; není určen ke spínání vodiče N, k instalaci pod omítku ani není výbuchu odolný.
Proč si vybrat právě tento jistič?
- Vhodný pro provoz na střídavém i stejnosměrném napětí (AC/DC).
- S jmenovitým proudem 16 A pro ochranu obvodů s tímto zatížením.
- Kompaktní provedení o šířce 2 modulů pro úsporu místa v rozváděči.
- Charakteristika vypínání C, určená pro běžné rezistivně‑induktivní zátěže.
- Vypínací schopnost při zkratu (EN 60898, 400 V) dosahuje 15 kA.
- Dvoupólové provedení se 2 chráněnými póly pro současné odpojení vedení.
Interní název produktu
A9F94216 Jistič iC60L 2P 16A C
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 2P s 2 chráněnými póly, jmenovitý proud 16 A a vypínací charakteristiku C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 50 kA při 220 V stř. na 240 V stř. v souladu s normou IEC 60947-2 a 15000 A při 400 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,25 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
