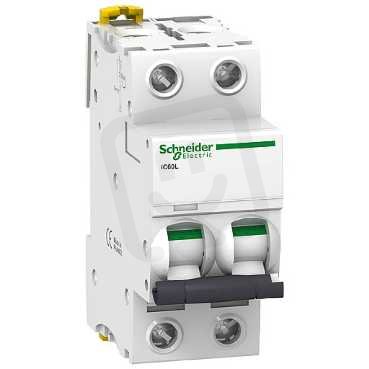

Jistič Acti9 iC60L 2P 4A C SCHNEIDER A9F94204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 082,83 Kč
Cena po registraci:
1 859,78 Kč/ks
Po registraci bez DPH:
1 537,01 Kč
Vaše cena s DPH:
1 937,10 Kč/ks
Vaše cena bez DPH:
1 600,91 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0675009
- Kód dodavatele:
- A9F94204
- EAN:
- 3606480084300
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 100 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 100 kA
- Ztrátový výkon:
- 2,4 W
Jistič Acti9 iC60L 2P 4A C SCHNEIDER A9F94204
Jistič Acti9 iC60L 2P 4A od Schneider (kód A9F94204, EAN 3606480084300) je dvoupólový přístroj s charakteristikou C pro napájení AC/DC.
Má vypínací schopnost Icu 100 kA dle IEC 60947-2 (pro 230 V i 400 V), zkratovou schopnost dle EN 60898 15 kA při 400 V, jmenovité napětí 400 V a izolační napětí 500 V.
Pro montáž zabírá modulární šířku 2 s vestavěnou hloubkou 44,5 mm, krytím IP20, podporuje pevné průřezy vodičů 1-25 mm2 a vícežilové 1-16 mm2, umožňuje doplňkovou výbavu a N vodič není spínán.
Proč zvolit tento jistič?
- Má jmenovitý proud 4 A, vhodný pro ochranu menších obvodů.
- Disponuje vypínací zkratovou schopností až 15 kA (EN 60898, 400 V), která zvyšuje odolnost při zkratových stavech.
- Je konstruován s charakteristikou C, tedy pro spolehlivé vypínání při krátkodobých nábězích proudu (např. motory, osvětlení).
- Je vhodný pro napájecí systémy AC/DC, kompatibilní se střídavým i stejnosměrným napětím.
- Zabere v rozvaděči 2 modulární šířky, takže šetří místo při montáži.
- Chrání 2 póly, tedy přerušuje oba vodiče v obvodu.
Interní název produktu
A9F94204 Jistič iC60L 2P 4A C
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 2P s 2 chráněnými póly, jmenovitý proud 4 A a vypínací charakteristiku C. Jmenovitá vypínací schopnost až 100 kA při 220 V stř. na 240 V stř. v souladu s normou ENC/IEC 60947-2 a 15000 A při 400 V stAC norma EN/IEC 60898-1. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,25 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
