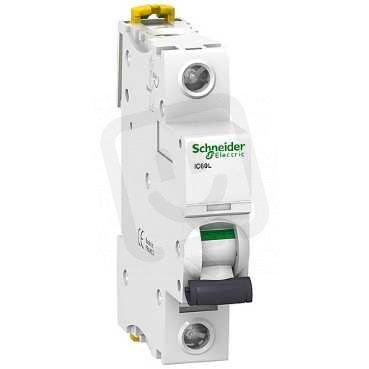

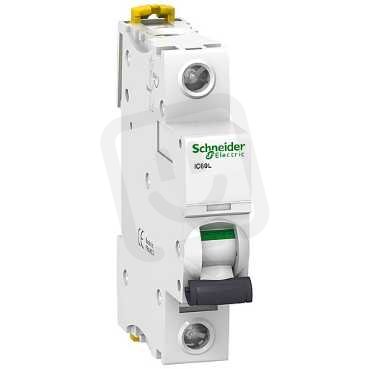

Jistič Acti9 iC60L 1P 10A C SCHNEIDER A9F94110
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
748,87 Kč
Cena po registraci:
668,74 Kč/ks
Po registraci bez DPH:
552,68 Kč
Vaše cena s DPH:
696,52 Kč/ks
Vaše cena bez DPH:
575,64 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674998
- Kód dodavatele:
- A9F94110
- EAN:
- 3606480084409
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Ztrátový výkon:
- 2,3 W
Jistič Acti9 iC60L 1P 10A C SCHNEIDER A9F94110
Jistič Acti9 iC60L 1P 10A C SCHNEIDER A9F94110 (EAN: 3606480084409) je jednopólový modulární jistič s jmenovitým proudem 10 A, charakteristikou C a 1 polem, určený pro jmenovité napětí 230 V a provozní frekvenci 50–60 Hz.
Má vypínací schopnost 15 kA podle EN 60898 a 25 kA (Icu) podle IEC 60947‑2, zabírá 1 modulární šířku, má krytí IP20 a možnost doplňkové výbavy; připojí se na pevný vodič 1–25 mm² nebo vícežilový 1–16 mm², disponuje izolačním napětím 500 V, impulsní odolností 6 kV, ztrátovým výkonem 2,3 W a provozním rozsahem -35–70 °C, přičemž nepřepíná N vodič a není určen pro podomítkovou instalaci ani do výbušného prostředí.
Proč si vybrat tento jistič?
- Navržen pro ochranu obvodů s jmenovitým proudem 10 A.
- Disponuje charakteristikou C, vhodnou pro spínací proudy běžných spotřebičů.
- Má vypínací zkratovou schopnost 15 kA (EN 60898 při 230 V).
- Umožňuje použití v jednopólových obvodech díky jednomu chráněnému pólu.
- Kompatibilní s AC i DC, lze jej tedy nasadit do střídavých i stejnosměrných instalací.
- Šetří místo v rozvaděči — zabírá jednu modulární šířku.
Interní název produktu
A9F94110 Jistič iC60L 1P 10A C
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 1P s 1 chráněnou pól, jmenovitý proud 10 A a vypínací charakteristiku C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při napětí 230 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze jej nainstalovat na lištu DIN. Jeho šířka je 2 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 18 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,215 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
