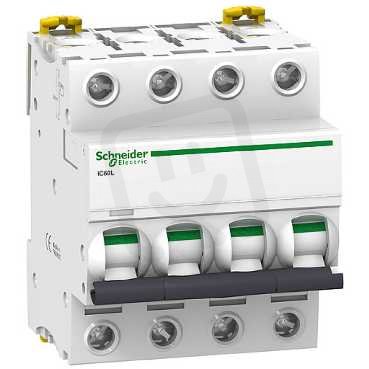

Jistič Acti9 iC60L 4P 63A B SCHNEIDER A9F93463
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 531,01 Kč
Cena po registraci:
5 831,69 Kč/ks
Po registraci bez DPH:
4 819,58 Kč
Vaše cena s DPH:
6 074,13 Kč/ks
Vaše cena bez DPH:
5 019,94 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674992
- Kód dodavatele:
- A9F93463
- EAN:
- 3606480083853
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 30 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5,6 W
Jistič Acti9 iC60L 4P 63A B SCHNEIDER A9F93463
Jistič Acti9 iC60L 4P 63A SCHNEIDER A9F93463 (EAN 3606480083853) je modulární proudový jistič pro AC/DC napájení s charakteristikou B a jmenovitým proudem 63 A, určený pro 4 chráněné póly.
Disponuje jmenovitým napětím 400 V, zkratovou vypínací schopností Icu 15 kA (400 V) a 30 kA (230 V), krytím IP20, modulární šířkou 4 a vestavěnou hloubkou 44,5 mm.
Podporuje průřezy vodičů 1–35 mm2 (pevné) a 1–25 mm2 (vícežilové), izolační napětí Ui 500 V, impulzní odolnost 6 kV, frekvenci 50–60 Hz, třídu omezení proudu 3 a provozní teploty -35–70 °C, přičemž je možné jej doplnit o doplňkovou výbavu.
Proč si vybrat tento jistič?
- Zajišťuje ochranu při jmenovitém proudu 63 A.
- Je čtyřpólový (celkem 4 póly), vhodný pro třífázové rozvody.
- Kompatibilní s napětím AC/DC.
- Má charakteristiku vypínání B, vhodnou pro obvody s běžným rezistivním nebo nízkým induktivním zatížením (např. osvětlení, zásuvky).
- Modulární šířka 4 moduly usnadňuje plánování a montáž v rozvaděči.
Interní název produktu
A9F93463 Jistič iC60L 4P 63A B
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 4P s 4 chráněnými póly, jmenovitý proud 63 A a vypínací charakteristiku B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 15 kA při 380 V stř. na 415 V stř. podle normy EN/IEC 60947-2. Vyhovuje normě ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Lze ji upevnit na lištu DIN. Jeho šířka je 8 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,5 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
