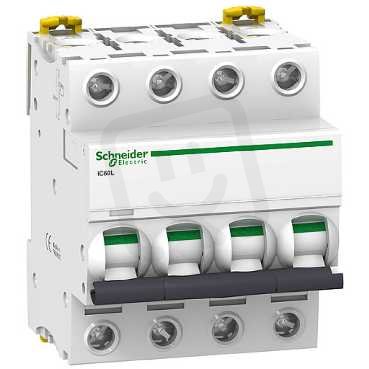

Jistič Acti9 iC60L 4P 32A B SCHNEIDER A9F93432
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 597,29 Kč
Cena po registraci:
4 105,15 Kč/ks
Po registraci bez DPH:
3 392,69 Kč
Vaše cena s DPH:
4 275,76 Kč/ks
Vaše cena bez DPH:
3 533,69 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674989
- Kód dodavatele:
- A9F93432
- EAN:
- 3606480083747
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 36 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
- Ztrátový výkon:
- 2,8 W
Jistič Acti9 iC60L 4P 32A B SCHNEIDER A9F93432
Jistič Acti9 iC60L 4P 32A B SCHNEIDER A9F93432 (EAN: 3606480083747) je čtyřpólový jistič s charakteristikou B určený pro AC/DC a jmenovité napětí 400 V při jmenovitém proudu 32 A.
Poskytuje vypínací zkratovou schopnost 20 kA (IEC 60947-2, 400 V), 36 kA (IEC 60947-2, 230 V) a 15 kA podle lcn EN 60898 (400 V), s impulzní odolností 6 kV a izolačním napětím 500 V.
Má modulární šířku 4, stupeň krytí IP20, možnost doplňkové výbavy, doporučené průřezy připojení pevný 1–35 mm² a vícežilový 1–25 mm² a pracuje v rozsahu okolních teplot -35–70 °C.
Proč si vybrat jistič Acti9 iC60L?
- Je určen pro napětí AC/DC, tedy vhodný pro střídavé i stejnosměrné obvody.
- Má jmenovitý proud 32 A, takže chrání obvody do tohoto proudového zatížení.
- Vypínací zkratová schopnost podle EN 60898 při 400 V je 15 kA, což zajišťuje spolehlivé vypínání při zkratech.
- S charakteristikou B je určen pro obvody s běžnými rozběhovými proudy a citlivějšími spotřebiči.
- Nabízí 4 chráněné póly, umožňující kompletní ochranu třífázového systému včetně neutrálu.
- Zabírá 4 moduly v rozváděči, což pomáhá při úsporném uspořádání rozváděče.
Interní název produktu
A9F93432 Jistič iC60L 4P 32A B
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 4P s 4 chráněnými póly, jmenovitý proud 32 A a B s vypínací charakteristikou. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 36 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při 400 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze ji upevnit na lištu DIN. Jeho šířka je 8 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,5 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
