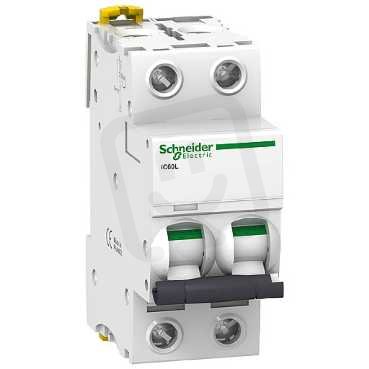

Jistič Acti9 iC60L 2P 32A B SCHNEIDER A9F93232
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 912,15 Kč
Cena po registraci:
1 707,38 Kč/ks
Po registraci bez DPH:
1 411,06 Kč
Vaše cena s DPH:
1 778,37 Kč/ks
Vaše cena bez DPH:
1 469,73 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674962
- Kód dodavatele:
- A9F93232
- EAN:
- 3606480083594
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 36 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
- Ztrátový výkon:
- 2,8 W
Jistič Acti9 iC60L 2P 32A B SCHNEIDER A9F93232
Jistič Acti9 iC60L 2P 32A B SCHNEIDER A9F93232, EAN 3606480083594, je určený pro AC/DC instalace s modulární šířkou 2 a charakteristikou B.
Obsahuje 2 póly, jmenovitý proud 32 A a jmenovité napětí 400 V při stupni krytí IP20.
Vypínací schopnost je Icu 20 kA (IEC 60947‑2, 400 V) a 36 kA (IEC 60947‑2, 230 V), lcn podle EN 60898 15 kA (400 V), izolace Ui 500 V, průřez vodičů pevný 1–35 mm² / vícežilý 1–25 mm², impulsní odolnost 6 kV a možnost doplňkové výbavy ano.
Proč si vybrat tento jistič?
- Určený pro obvody s jmenovitým proudem 32 A, vhodný pro běžné instalace.
- Navržen s charakteristikou B pro provozy s typickými zapínacími proudy spotřebičů.
- Kompatibilní s AC/DC napětím, takže lze použít ve střídavých i stejnosměrných obvodech.
- Má vypínací schopnost 15 kA (EN 60898, 400 V) pro bezpečné odpojení při zkratových stavech dle normy.
- Nabízí dvoupólové provedení, které současně chrání oba vodiče obvodu.
- Kompaktní provedení o šířce 2 modulů šetří místo v rozvaděči.
Interní název produktu
A9F93232 Jistič iC60L 2P 32A B
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 2P s 2 chráněnými póly, jmenovitý proud 32 A a vypínací charakteristiku B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 36 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při 400 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,25 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
