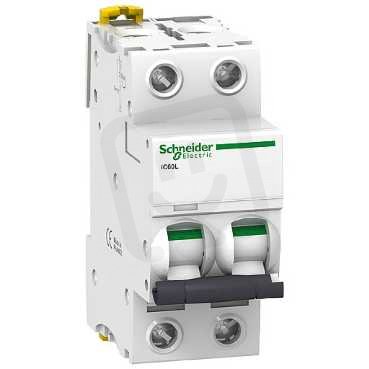

Jistič Acti9 iC60L 2P 16A B SCHNEIDER A9F93216
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 901,12 Kč
Cena po registraci:
1 697,53 Kč/ks
Po registraci bez DPH:
1 402,92 Kč
Vaše cena s DPH:
1 768,11 Kč/ks
Vaše cena bez DPH:
1 461,25 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674959
- Kód dodavatele:
- A9F93216
- EAN:
- 3606480083631
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 2,4 W
Jistič Acti9 iC60L 2P 16A B SCHNEIDER A9F93216
Jistič Acti9 iC60L 2P 16A SCHNEIDER (EAN: 3606480083631) je dvoupólový modulární jistič pro AC/DC s charakteristikou B, jmenovitým proudem 16 A, jmenovitým napětím 400 V a šířkou 2 moduly.
Vypínací schopnost při zkratu je EN 60898 400V 15 kA, IEC 60947-2 400V 25 kA a IEC 60947-2 230V 50 kA, dále má IP20, izolační napětí Ui 500 V, impulsní odolnost 6 kV, ztrátový výkon 2,4 W a vestavěnou hloubku 44,5 mm.
Umožňuje připojení pevného vodiče 1–25 mm2 a vícežilového 1–16 mm2, má třídu omezení proudu 3, stupeň znečištění 3, provozní teplotu -35–70 °C, možnost doplňkové výbavy ano, nepřepíná N vodič ne a není určen pro instalaci pod omítku ani jako výbuchu odolný (ne).
Proč si vybrat tento jistič?
- Vhodný pro instalace s typem napětí AC/DC.
- Určený pro obvody s jmenovitým proudem 16 A.
- Zabírá modulární šířku 2 moduly, takže šetří místo v rozvaděči.
- Vybaven charakteristikou vypínání B, vhodnou pro běžné ochranné obvody.
- Vypínací zkratová schopnost podle EN 60898 při 400 V činí 15 kA.
- Dvojpólové provedení chrání 2 póly současně.
Interní název produktu
A9F93216 Jistič iC60L 2P 16A B
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 2P s 2 chráněnými póly, jmenovitý proud 16A a vypínací charakteristiku B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 50 kA při 220 V stř. na 240 V stř. v souladu s normou IEC 60947-2 a 15000 A při 400 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze ji upevnit na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,25 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
