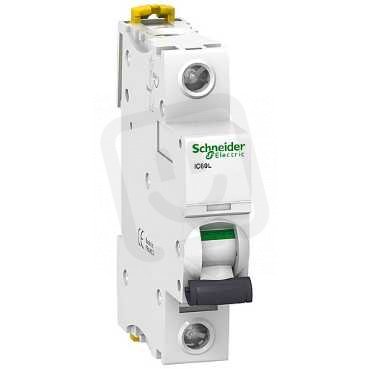

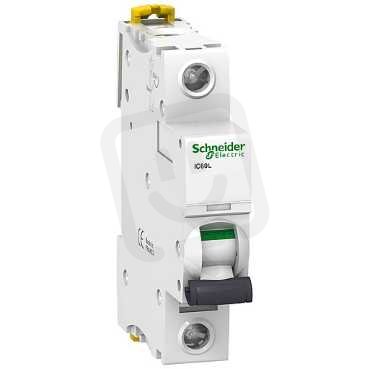

Jistič Acti9 iC60L 1P 6A B SCHNEIDER A9F93106
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
757,80 Kč
Cena po registraci:
676,72 Kč/ks
Po registraci bez DPH:
559,27 Kč
Vaše cena s DPH:
704,83 Kč/ks
Vaše cena bez DPH:
582,50 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0572076
- Kód dodavatele:
- A9F93106
- EAN:
- 3606480083914
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Ztrátový výkon:
- 1,3 W
Jistič Acti9 iC60L 1P 6A B SCHNEIDER A9F93106
Jistič Acti9 iC60L 1P 6A SCHNEIDER (EAN: 3606480083914) je jednopólový jistič s charakteristikou B a jmenovitým proudem 6 A určený pro rozvody AC/DC.
Má vypínací schopnost 15 kA podle EN 60898 a 25 kA (Icu IEC 60947-2) při jmenovitém napětí 230 V, krytí IP20 a frekvenci 50–60 Hz.
Podporuje připojení pevného vodiče 1–25 mm² a vícežilového 1–16 mm², má modulární šířku 1 a vestavěnou hloubku 44,5 mm; možnost doplňkové výbavy: ano, spínající N vodič: ne.
Proč si vybrat tento jistič?
- Je vhodný pro provoz při AC/DC napětí.
- Má jmenovitý proud 6 A, vhodný pro ochranu menších obvodů.
- Spoušť je s charakteristikou B, která reaguje na krátkodobé proudové nárazy.
- Vypínací schopnost při zkratu podle normy EN 60898 (230 V) činí 15 kA.
- Zabírá modulární šířku 1, takže se hodí do úzkých rozváděčů.
- Je jednopólový s 1 chráněným pólem (1P), určený pro jednotlivé fáze.
Interní název produktu
A9F93106 Jistič iC60L 1P 6A B
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Má 1P s 1 chráněnou pól, jmenovitý proud 6A a B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při napětí 230 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič je určen k ochraně proti zkratu a přetížení ve všech aplikacích. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Lze jej nainstalovat na lištu DIN. Jeho šířka je 2 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 18 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,215 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
