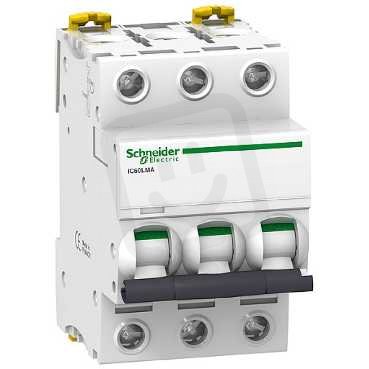

Jistič Acti9 iC60LMA 3P 6,3A MA SCHNEIDER A9F90376
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 294,37 Kč
Cena po registraci:
3 834,37 Kč/ks
Po registraci bez DPH:
3 168,90 Kč
Vaše cena s DPH:
3 993,83 Kč/ks
Vaše cena bez DPH:
3 300,69 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674878
- Kód dodavatele:
- A9F90376
- EAN:
- 3606480085994
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- MA
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 6,3 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -35-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 44,5 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 40 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
- Ztrátový výkon:
- 0,9 W
Jistič Acti9 iC60LMA 3P 6,3A MA SCHNEIDER A9F90376
Jistič Acti9 iC60LMA 3P 6,3A (SCHNEIDER, EAN 3606480085994) je třípólový modulární jistič s charakteristikou MA a jmenovitým proudem 6,3 A vhodný pro AC/DC soustavy.
Nabízí vypínací zkratovou schopnost 20 kA (400 V) a 40 kA (230 V), jmenovité napětí 400 V, izolační napětí 500 V a impulzní odolné napětí 6 kV.
Má modulární šířku 3, možnost doplňkové výbavy (ano), připojení pro pevné vodiče 1–25 mm² a vícežilové 1–16 mm², provozní teplotu -35–70 °C a stupeň krytí IP20.
Proč si vybrat tento jistič?
- Je určen pro provoz na napětí AC/DC, takže ho lze použít jak ve střídavých, tak ve stejnosměrných instalacích.
- Na DIN liště zabere 3 moduly, což usnadňuje plánování místa v rozvaděči.
- Jmenovitý proud je 6,3 A, vhodný pro obvody s tímto zatížením.
- Poskytuje ochranu pro 3 póly, takže zabezpečuje třífázové obvody.
- Celkový počet pólů je 3, odpovídající počtu chráněných obvodů.
- Má vypínací charakteristiku MA, vhodnou pro aplikace s příslušným profilem zátěže.
Interní název produktu
A9F90376 Jistič IC60LMA 3P 6,3A MA
Podrobný popis produktu
Acti 9 iC60L je nízkonapěťový jistič. Jedná se o 3P jistič s 3P, jmenovitým proudem 6,3 A a vypínací charakteristikou MAA. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 40 kA při 220 V stř. na 240 V stř. v souladu se standardem EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 6 náklonů 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 54 mm x (V) 85 mm x (H) 78,5 mm. Hmotnost je 0,375 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
