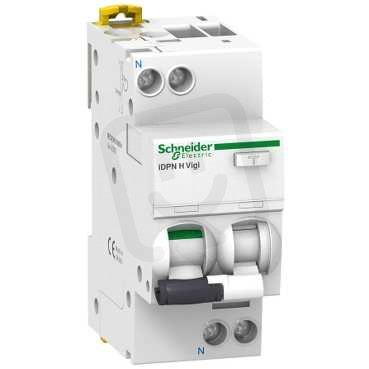

Schneider A9D38610 Chránič-jistič iDPN H Vigi 10A C 30mA SI
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
6 130,43 Kč
Cena po registraci:
5 473,70 Kč/ks
Po registraci bez DPH:
4 523,72 Kč
Vaše cena s DPH:
5 701,37 Kč/ks
Vaše cena bez DPH:
4 711,88 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0674031
- Kód dodavatele:
- A9D38610
- EAN:
- 3606480484414
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- jiné
- Okolní teplota během provozu:
- -25-60 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1-16 mm2
- Průřez vícežilového připojení:
- 1-10 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 2,9 W
Schneider A9D38610 Chránič-jistič iDPN H Vigi 10A C 30mA SI
Chránič-jistič Schneider A9D38610 iDPN H Vigi (EAN 3606480484414) se jmenovitým proudem 10 A, charakteristikou C a poruchovým proudem 30 mA kombinuje proudový chránič a jistič ve 2 pólech (počet chráněných pólů: 1).
Zařízení pracuje na AC 230 V, má typ svodového proudu A, vypínací zkratovou schopnost 10 kA, krytí IP20 a je určeno pro montáž na DIN lištu se spínajícím N vodičem.
Pro připojení podporuje pevné vodiče 1–16 mm2 a vícežilové 1–10 mm2, vestavěná hloubka je 44 mm, provozní teplota -25 až 60 °C, impulsní odolnost Uimp 4 kV a zařízení obsahuje blokovací zařízení.
Proč si vybrat tento chránič-jistič?
- Je určen pro instalace s jmenovitým proudem 10 A.
- Má 2 póly, což umožňuje odpojení dvouvodičových obvodů.
- Charakteristika spouštění C je vhodná pro obvody s běžnými náběhovými proudy.
- Integrovaná proudová ochrana má vybavovací proud 30 mA pro zvýšení bezpečnosti osob.
- Zařízení spíná i nulový vodič (ano), takže při vypnutí je odpojena i neutralita.
- Vypínací schopnost při zkratu dle EN 61009-1 je 10 kA, což pokrývá běžné krátkodobé zkratové situace.
Interní název produktu
A9D38610 Chránič-jistič iDPN H Vigi 10A
Podrobný popis produktu
Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Má 2P s 1 chráněnou pól, 10A jmenovitý proud a vypínací charakteristiku C. Toto zařízení typu A-SI má citlivost 30 mA. Vypínací schopnost při 230VAC je 10000A podle IEC 61009-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Přináší bezpečnostní, spolehlivé řešení pro komerční a průmyslové aplikace s vysokou vypínací kapacitou. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
