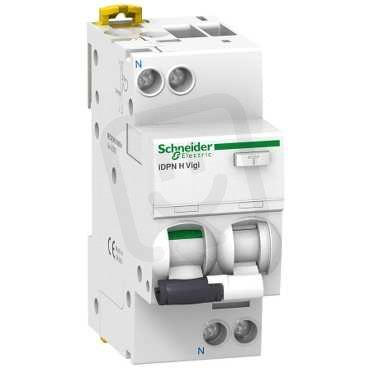

Schneider A9D37616 Chránič-jistič iDPN H Vigi 16A C 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 897,51 Kč
Cena po registraci:
2 277,80 Kč/ks
Po registraci bez DPH:
1 882,48 Kč
Vaše cena s DPH:
2 277,80 Kč/ks
Vaše cena bez DPH:
1 882,48 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0610490
- Kód dodavatele:
- A9D37616
- EAN:
- 3606480484360
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-60 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-16 mm2
- Průřez vícežilového připojení:
- 1-10 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 4,3 W
Schneider A9D37616 Chránič-jistič iDPN H Vigi 16A C 30mA A
Modulární chránič-jistič Schneider A9D37616 (EAN: 3606480484360) s jmenovitým proudem 16 A, charakteristikou C a poruchovým proudem 30 mA zajišťuje kombinovanou ochranu proti přetížení a úniku proudu.
Jde o 2pólový přístroj (celkem 2 póly) s 1 chráněným pólem a funkcí spínání N vodiče, určený pro montáž na DIN lištu a provoz na 230 V AC.
Má vypínací schopnost 10 kA, typ svodového proudu A, stupeň krytí IP20, blokovací zařízení a provozní teploty -25 až 60 °C.
Proč si vybrat tento chránič-jistič?
- Určen pro jistění obvodů s jmenovitým proudem 16 A.
- Charakteristika vypínání C vhodná pro obvody s vyššími spouštěcími proudy.
- Citlivost diferenční ochrany 30 mA pro ochranu proti úrazu dotykem a zemním poruchám.
- Vypínací zkratová schopnost dle EN 61009-1: 10 kA, vhodná pro běžné instalace.
- Má 2 póly a umožňuje spínání nulového vodiče (spínající N: ano).
- Odpojovací charakteristika bez prodlevy zajišťuje okamžité odpojení při zjištění závady.
Interní název produktu
A9D37616 Chránič-jistič iDPN H Vigi 16A
Podrobný popis produktu
Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Má 2P s 1 chráněnou pól, 16A jmenovitý proud a vypínací charakteristiku C. Toto zařízení typu A má citlivost 30 mA. Vypínací schopnost při 230VAC je 10000A podle IEC 61009-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Přináší bezpečnostní, spolehlivé řešení pro komerční a průmyslové aplikace s vysokou vypínací kapacitou. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
