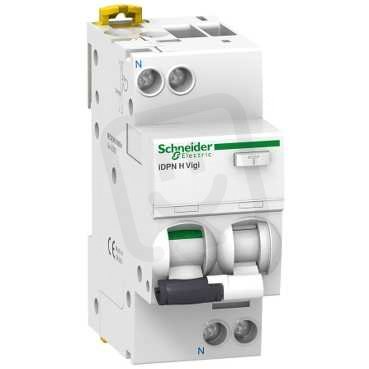

Schneider A9D37610 Chránič-jistič iDPN H Vigi 10A C 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
2 569,80 Kč
Cena po registraci:
2 394,44 Kč/ks
Po registraci bez DPH:
1 978,88 Kč
Vaše cena s DPH:
2 394,44 Kč/ks
Vaše cena bez DPH:
1 978,88 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0610489
- Kód dodavatele:
- A9D37610
- EAN:
- 3606480484353
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-60 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-16 mm2
- Průřez vícežilového připojení:
- 1-10 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 2,9 W
Schneider A9D37610 Chránič-jistič iDPN H Vigi 10A C 30mA A
Schneider A9D37610 Chránič-jistič iDPN H Vigi (EAN 3606480484353) poskytuje kombinovanou ochranu proti přetížení, zkratu a chybovým proudům pro instalace v rozvodnici.
Má jmenovitý proud 10 A, charakteristiku vypínání C, citlivost poruchového proudu 30 mA a typ svodového proudu A, přičemž spíná i nulový vodič (spínající N: ano), počet pólů 2 (počet chráněných pólů 1).
Vypínací schopnost je 10 kA, montáž je na DIN lištu, krytí IP20, provozní teplota -25–60 °C a podporované průřezy vodičů jsou pevný 1–16 mm2 a vícežilový 1–10 mm2, odpojovací charakteristika bez prodlevy.
Proč si vybrat tento chránič-jistič?
- Je určen pro obvody s jmenovitým proudem: 10 A, kde je potřeba spolehlivá ochrana menších zátěží.
- Dvou pólové provedení (počet pólů: 2) umožňuje odpojení potřebných vodičů v jednoduchých instalacích.
- Pro reakci na proudové nárazy má charakteristiku: C, vhodnou pro běžné osvětlení a zásuvkové obvody.
- Citlivost chrániče je poruchový proud: 0,03 A (30 mA), což poskytuje ochranu proti úrazům způsobeným únikem proudu.
- Obsahuje funkci spínání nulového vodiče (spínající N vodič: ano), takže při vypnutí odpojí i N vodič pro zvýšení bezpečnosti.
- Vypínací zkratová schopnost: 10 kA (EN 61009-1) zajišťuje odolnost vůči zkratovým proudům v běžných instalacích.
Interní název produktu
A9D37610 Chránič-jistič iDPN H Vigi 10A
Podrobný popis produktu
Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Je to jistič 1P+N s 1 chráněnou pólovou, 10A inhodnocenou proudem a vypínací charakteristikou C. Třída proudového chrániče je typ A s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Jmenovitá zkratová vypínací schopnost Icn je až 10000A podle normy EN/IEC 61009-2-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Místo toho je možné jistič vybavit modulárním jističem, který zajistí kompletní ochranu jednoho obvodu. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
