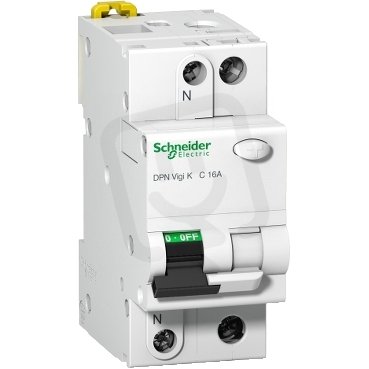

Schneider A9D22616 Chránič-jistič K60N 1PN 16A B 30mA 6kA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 073,20 Kč
Cena po registraci:
958,32 Kč/ks
Po registraci bez DPH:
792,00 Kč
Vaše cena s DPH:
998,14 Kč/ks
Vaše cena bez DPH:
824,91 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0673586
- Kód dodavatele:
- A9D22616
- EAN:
- 3606480569388
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -5-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,9 W
Schneider A9D22616 Chránič-jistič K60N 1PN 16A B 30mA 6kA AC
Schneider A9D22616 chránič-jistič 1PN kombinuje proudovou i diferencální ochranu s jmenovitým proudem 16 A, citlivostí poruchového proudu 30 mA a charakteristikou B.
Má vypínací schopnost 6 kA, pracuje na 240 V, je určený pro montáž na DIN lištu a disponuje spínajícím N vodičem.
Modulární šířka 2, krytí IP20 a provozní rozsah -5–40 °C umožňují instalaci v rozvaděčích s vodiči do průřezu 1–25 mm².
Proč si vybrat tento chránič-jistič?
- Je určen pro jmenovitý proud 16 A, vhodný pro ochranu běžných obvodů v domácnostech a menších provozech.
- Má 2 póly, které umožňují přerušení obvodu ve dvou vedeních.
- S proudovou charakteristikou B, která ovlivňuje chování při nárazových zkratových proudech.
- Poskytuje ochranu proti únikům se spouštěcí hodnotou 30 mA, což pomáhá snižovat riziko zásahu elektrickým proudem.
- Umožňuje spínání nulového (N) vodiče, takže lze zajistit kompletní odpojení obvodu.
- Má vypínací schopnost při zkratu 6 kA dle EN 61009-1, odpovídající běžným instalačním požadavkům.
Interní název produktu
A9D22616 Chránič-jistič K60N 1PN 16A B 3
Podrobný popis produktu
Acti 9 DPN Vigi K je modulární proudový chránič s nadproudovou ochranou (RCBO). Jedná se o jistič 1P+N s 1 chráněnou pólovou, 16A inhodnocenou proudem a vypínací charakteristikou B. Třída proudového chrániče je typ AC s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Jmenovitá zkratová vypínací schopnost Icn je až 6000A podle normy EN/IEC 61009-2-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Přináší bezpečnostní, spolehlivé řešení pro komerční a průmyslové aplikace s vysokou vypínací kapacitou. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 81 mm x (H) 72 mm. Hmotnost je 125 g. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.
