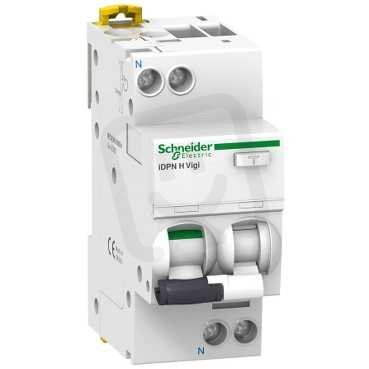

Schneider A9D07620 Chránič-jistič iDPN H Vigi 20A B 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 617,95 Kč
Cena po registraci:
3 230,42 Kč/ks
Po registraci bez DPH:
2 669,77 Kč
Vaše cena s DPH:
3 364,77 Kč/ks
Vaše cena bez DPH:
2 780,80 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0673999
- Kód dodavatele:
- A9D07620
- EAN:
- 3606480484315
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- jiné
- Okolní teplota během provozu:
- -25-60 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-16 mm2
- Průřez vícežilového připojení:
- 1-10 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 12 W
Schneider A9D07620 Chránič-jistič iDPN H Vigi 20A B 30mA A
Schneider A9D07620 Chránič-jistič iDPN H Vigi kombinuje proudový chránič a jistič s typem svodového proudu A, jmenovitým proudem 20 A, charakteristikou B a vybavovacím proudem 30 mA (EAN: 3606480484315).
Zařízení je 2pólové (počet chráněných pólů 1), se spínáním nulového vodiče (N), s vypínací zkratovou schopností 10 kA, jmenovitým napětím 230 V, montáží na DIN lištu a modulární šířkou 2, navíc s blokovacím zařízením.
Proč si vybrat tento chránič‑jistič?
- Je určen pro obvody s jmenovitým proudem 20 A.
- Má poruchový proud 0,03 A (30 mA), který zajišťuje reakci při úniku proudu.
- Jde o dvoupólové provedení s 2 póly.
- Charakteristika vypínání je B, vhodná pro běžné rezistivní a lehce induktivní zátěže.
- Umožňuje spínání nulového vodiče (N): ano.
- Vypínací zkratová schopnost podle EN 61009-1 je 10 kA.
Interní název produktu
A9D07620 Chránič-jistič iDPN H Vigi 20A
Podrobný popis produktu
Acti 9 - chránič-jistič iDPN H Vigi - 1P + N - 20A - 30mA třída A
