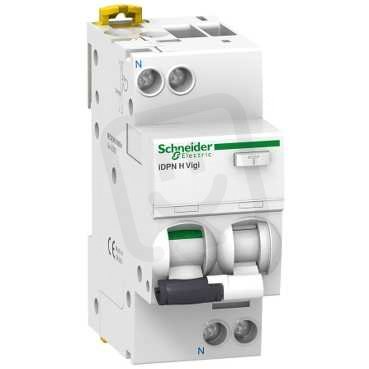

Schneider A9D07606 Chránič-jistič iDPN H Vigi 6A B 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 484,60 Kč
Cena po registraci:
2 218,50 Kč/ks
Po registraci bez DPH:
1 833,47 Kč
Vaše cena s DPH:
2 310,75 Kč/ks
Vaše cena bez DPH:
1 909,71 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0600137
- Kód dodavatele:
- A9D07606
- EAN:
- 3606480484285
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-60 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-16 mm2
- Průřez vícežilového připojení:
- 1-10 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 8,1 W
Schneider A9D07606 Chránič-jistič iDPN H Vigi 6A B 30mA A
Schneider A9D07606 Chránič-jistič iDPN H Vigi (EAN: 3606480484285) nabízí ochranu s 2 póly, B charakteristikou a jmenovitým proudem 6 A.
Svodový proud typu A má citlivost 30 mA a vypínací zkratová schopnost 10 kA při jmenovitém napětí 230 V.
Zařízení spíná i N vodič, obsahuje blokovací zařízení, je určeno pro montáž na DIN lištu, má krytí IP20 a šířku 2 modulární jednotky.
Proč si vybrat tento chránič-jistič?
- Určen pro obvody s jmenovitým proudem 6 A.
- S charakteristikou B, vhodný pro ochranu obvodů s běžnými spouštěcími proudy.
- Poruchový proud 30 mA (0,03 A) umožňuje spolehlivé odhalení úniků do země.
- Dvoupólové provedení (2 póly) vhodné pro jednofázová zapojení.
- Vypínací zkratová schopnost dle EN 61009-1 10 kA.
- Odpojovací charakteristika bez prodlevy zajišťuje rychlé odpojení při poruše.
Interní název produktu
A9D07606 Chránič s napd. ochranou iDPN H
Podrobný popis produktu
Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Má 2P s 1 chráněnou pólovou, 6A jmenovitý proud a vypínací charakteristiku B. Toto zařízení typu A má citlivost 30 mA. Vypínací schopnost při 230VAC je 10000A podle IEC 61009-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Přináší bezpečnostní a spolehlivé řešení pro komerční a průmyslové aplikace s vysokou vypínací kapacitou. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
