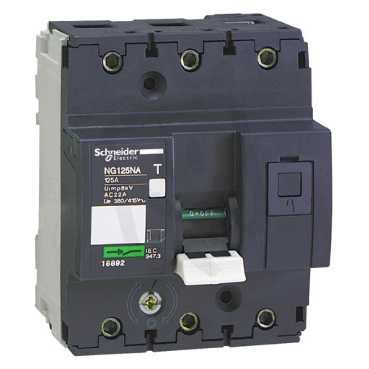

Schneider 18892 NG125NA odpínač 3P 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 619,30 Kč
Cena po registraci:
7 695,90 Kč/ks
Po registraci bez DPH:
6 360,25 Kč
Vaše cena s DPH:
8 016,02 Kč/ks
Vaše cena bez DPH:
6 624,81 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331650
- Kód dodavatele:
- 18892
- EAN:
- 3303430188926
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
- Produktová řada:
- NG125
Technické parametry
- Barva ovládacího prvku:
- černá
- Barva tělesa:
- černá
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ne
- Hloubka:
- 81 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 500-500 V
- Krátkodobá proudová výdrž lcw:
- 1,5 kA
- Materiál tělesa:
- plast
- Max. provozní napětí Ue AC:
- 500 V
- Modulární šířka:
- 4,5
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- S předmontovanou kabeláží:
- ne
- Šířka:
- 81 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- páčka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 103 mm
Schneider 18892 NG125NA odpínač 3P 125A
Schneider 18892 NG125NA odpínač 3P 125 A (EAN: 3303430188926) je určený pro instalaci do rozvaděče a plní funkci hlavního vypínače.
Nabízí jmenovité provozní napětí 500 V, šroubové připojení hlavního obvodu, krytí IP20 a krátkodobou proudovou výdrž 1,5 kA; má černé plastové těleso s páčkovým ovládáním, modulární šířku 4,5, rozměry 81×81×103 mm (š×h×v) a je vybaven bezpečnostním spínačem, vhodný pro přední a přední střední montáž.
Proč si vybrat tento odpínač?
- 3 póly umožňují bezpečné odpojení třífázových obvodů.
- Má trvalý proud Iu 125 A, vhodný pro provoz při jmenovitém zatížení.
- maximální provozní napětí 500 V AC, což odpovídá běžným průmyslovým a rozvodným aplikacím.
- vhodný pro instalaci do rozvaděče, umožňuje snadnou montáž do distribučních skříní.
- Je dostupný ve verzi jako hlavní vypínač, pro centrální odpojení napájení.
- 0 pomocných spínacích a rozpínacích kontaktů, bez integrovaných doplňkových kontaktů.
Interní název produktu
18892 NG125NA odpínač 3P 125A
Podrobný popis produktu
Acti9 NG125 je odpínač. Jedná se o odpínač 3P s jmenovitým proudem 125 A při 500 V AC. Tento odpínač je pouíván k ovládání (otevírání a zavírání obvodů se zatížením). Tento výrobek je také používán k odpojení elektrických obvodů, které jsou již chráněny před přetížením a zkraty. Má signalizaci polohy vhodné pro průmyslovou izolaci podle normy IEC 60947-3. Elektrická životnost dosahuje až 1000 cyklů. Mechanická životnost dosahuje až 20000 cyklů. Jmenovité izolační napětí Ui je 690 VAC. Má impulzní výdržné napětí Uimp 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze jej upevnit na 35 mm symetrickou DIN lištu pro modulární instalaci. Jeho šířka je 9 rozteč 9 mm. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Barva je černá (RAL9005). Podle normy IEC 60529 je stupeň ochrany IP20 nebo IP40 v modulární skříni. Provozní teplota je -10 °C až 60 °C. Skladovací teplota je -40 °C až 70 °C. Tento produkt vyhovuje normě IEC 60947-3.
