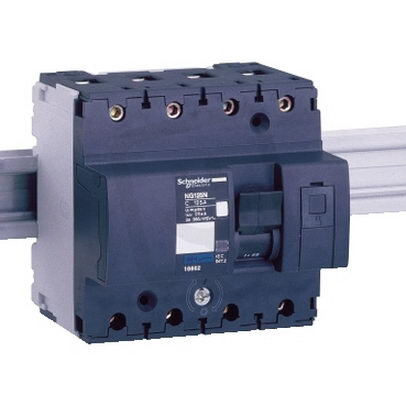

Schneider 18865 NG125L jistič 4P 80A D
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
20 273,25 Kč
Cena po registraci:
18 102,21 Kč/ks
Po registraci bez DPH:
14 960,50 Kč
Vaše cena s DPH:
18 854,84 Kč/ks
Vaše cena bez DPH:
15 582,51 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331646
- Kód dodavatele:
- 18865
- EAN:
- 3303430188650
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 100 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18865 NG125L jistič 4P 80A D
Schneider 18865 NG125L je čtyřpólový jistič s vypínací charakteristikou D pro AC/DC aplikace o jmenovitém proudu 80 A a s celkem 4 póly (4P), určený pro montáž na lištu s modulární šířkou 6 a krytím IP20.
Elektrické parametry zahrnují jmenovité napětí 415 V, izolační napětí Ui 690 V, vypínací schopnost Icu 50 kA (400 V) a 100 kA (230 V), impulsní odolnost Uimp 8 kV, kategorii přepětí 4 a stupeň znečištění 3.
Zařízení má vestavěnou hloubku 47 mm, podporu spínání neutrálního vodiče (spínající N vodič: ano), možnost doplňkové výbavy (možnost doplňkové výbavy: ano), připojení pro pevné vodiče 16–70 mm2 a vícežilové 10–50 mm2, funguje při okolní teplotě -30–70 °C a jeho ztrátový výkon je 5,6 W.
Proč si vybrat tento jistič?
- Určený pro provoz ve střídavých i stejnosměrných obvodech s typem napětí AC/DC.
- Kompaktní konstrukce zabírá 6 modulárních šířek na liště DIN.
- Charakteristika spouštění D je vhodná pro obvody s vyššími náběhovými proudy.
- S jmenovitým proudem 80 A poskytuje ochranu silovým obvodům.
- Čtyřpólové provedení (celkem 4 póly) umožňuje současné odpojení všech vodičů.
Interní název produktu
18865 NG125L ji.4P 80A D
Podrobný popis produktu
18865
Miniaturní jistič, Acti9 NG125L, 4P, 80A, charakteristika D, 50kA (IEC/EN 60947-2)
Miniaturní jistič, Acti9 NG125L, 4P, 80A, charakteristika D, 50kA (IEC/EN 60947-2)
