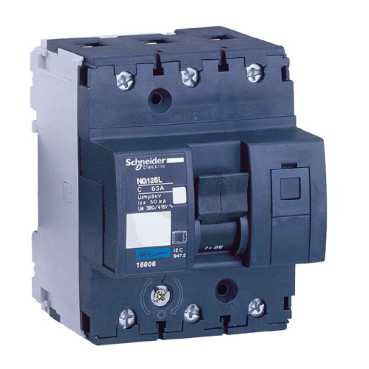

Schneider 18804 NG125L jistič 3P 40A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 541,26 Kč
Cena po registraci:
10 305,13 Kč/ks
Po registraci bez DPH:
8 516,64 Kč
Vaše cena s DPH:
10 733,66 Kč/ks
Vaše cena bez DPH:
8 870,79 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331598
- Kód dodavatele:
- 18804
- EAN:
- 3303430188049
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 100 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 3,8 W
Schneider 18804 NG125L jistič 3P 40A C
Jistič Schneider 18804 NG125L (EAN: 3303430188049) je třípólový přístroj pro AC/DC s charakteristikou C a jmenovitým proudem 40 A při jmenovitém napětí 415 V.
Poskytuje 3 póly, modulární šířku 4,5, krytí IP20, vypínací schopnost Icu 50 kA (400 V) / 100 kA (230 V) a izolační napětí 690 V, přičemž umožňuje připojení vodičů 1,5–50 mm2 (pevné) nebo 1–35 mm2 (vícežilové).
Má možnost doplňkové výbavy, spotřebovává 3,8 W při provozu v rozsahu teplot -30 až 70 °C, nepřepíná N vodič a není určen pro podomítkovou instalaci ani pro výbuchu-odolné provedení.
Proč si vybrat tento jistič?
- Určený pro napětí AC/DC, takže je použitelný jak ve střídavých, tak ve stejnosměrných sítích.
- Charakteristika spouštění C poskytuje ochranu při běžných náběhových proudech a přetíženích.
- Zabírá v rozváděči 4,5 modulární šířky, což usnadňuje plánování místa při návrhu rozvodů.
- Jmenovitý proud 40 A určuje rozsah obvodů, pro které je jistič určen.
- Celkem 3 póly (všechny chráněné), vhodné pro třífázové instalace.
Interní název produktu
18804 NG125L ji.3P 40A C
Podrobný popis produktu
18804
Miniaturní jistič, Acti9 NG125L, 3P, 40A, charakteristika C, 50kA (IEC/EN 60947-2)
Tento produkt Acti9 NG125L je jistič nízkého napětí. Jedná se o třípólový jistič se 3 chráněnými póly, jmenovitým proudem 40 A a vypínací charakteristikou C. Jmenovitá vypínací schopnost při zkratu dosahuje až 100 kA při 220–240 V AC dle normy EN/IEC 60947-2 a 100 kA při 220–240 V AC dle normy EN/IEC 60947-2. Splňuje jak rezidenční normu EN/IEC 60898-1, tak průmyslovou normu EN/IEC 60947-2. Tento miniaturní jistič chrání obvody proti zkratu a nadproudu. Je vhodný pro odpojování v průmyslovém sektoru podle normy IEC/EN 60947-2. Poruchové vypnutí je signalizováno červeným mechanickým indikátorem stavu na čelní straně jističe. Má elektrickou životnost až 10 000 cyklů a mechanickou životnost až 20 000 cyklů. Provozní napětí Ue je rovno nebo nižší než 375 V DC, 220–240 V AC, 380–415 V AC, 440 V AC nebo 500 V AC. Jmenovité izolační napětí Ui je 690 V AC. Jmenovité impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Je určen pro montáž na DIN lištu. Jeho šířka je 9 modulů po 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm × (V) 103 mm × (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň krytí IP20 a IP40 v rozváděči. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
Miniaturní jistič, Acti9 NG125L, 3P, 40A, charakteristika C, 50kA (IEC/EN 60947-2)
Tento produkt Acti9 NG125L je jistič nízkého napětí. Jedná se o třípólový jistič se 3 chráněnými póly, jmenovitým proudem 40 A a vypínací charakteristikou C. Jmenovitá vypínací schopnost při zkratu dosahuje až 100 kA při 220–240 V AC dle normy EN/IEC 60947-2 a 100 kA při 220–240 V AC dle normy EN/IEC 60947-2. Splňuje jak rezidenční normu EN/IEC 60898-1, tak průmyslovou normu EN/IEC 60947-2. Tento miniaturní jistič chrání obvody proti zkratu a nadproudu. Je vhodný pro odpojování v průmyslovém sektoru podle normy IEC/EN 60947-2. Poruchové vypnutí je signalizováno červeným mechanickým indikátorem stavu na čelní straně jističe. Má elektrickou životnost až 10 000 cyklů a mechanickou životnost až 20 000 cyklů. Provozní napětí Ue je rovno nebo nižší než 375 V DC, 220–240 V AC, 380–415 V AC, 440 V AC nebo 500 V AC. Jmenovité izolační napětí Ui je 690 V AC. Jmenovité impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Je určen pro montáž na DIN lištu. Jeho šířka je 9 modulů po 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm × (V) 103 mm × (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň krytí IP20 a IP40 v rozváděči. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
