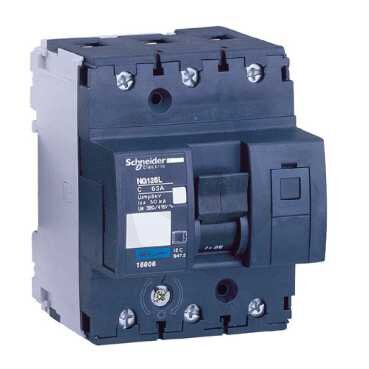

Schneider 18803 NG125L jistič 3P 32A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 541,26 Kč
Cena po registraci:
10 305,13 Kč/ks
Po registraci bez DPH:
8 516,64 Kč
Vaše cena s DPH:
10 733,66 Kč/ks
Vaše cena bez DPH:
8 870,79 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331597
- Kód dodavatele:
- 18803
- EAN:
- 3303430188032
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 100 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 3,8 W
Schneider 18803 NG125L jistič 3P 32A C
Jistič Schneider 18803 NG125L (EAN 3303430188032) je třípólový přístroj pro AC/DC instalace s charakteristikou C a jmenovitým proudem 32 A.
Má jmenovité napětí 415 V, izolační napětí 690 V, spínací schopnost Icu 50 kA (400 V) a 100 kA (230 V), stupeň krytí IP20 a modulární šířku 4,5.
Umožňuje připojení pevného vodiče do 1,5–50 mm² a vícežilového do 1–35 mm², podporuje doplňkovou výbavu, má ztrátový výkon 3,8 W, pracuje v rozsahu teplot -30 až 70 °C a nevypíná nulový vodič.
Proč si vybrat tento jistič?
- Je určen pro střídavé i stejnosměrné napětí (AC/DC), takže jej lze použít v různých typech instalací.
- S vypínací charakteristikou C, vhodnou pro běžné zátěže s vyššími náběhovými proudy.
- S jmenovitým proudem 32 A pro ochranu vedení a spotřebičů do této hodnoty.
- Jistič chrání 3 póly, tedy všechny tři fáze v třífázových rozvodech.
- Zabere na DIN liště šíři 4,5 modulu, což umožňuje kompaktní uspořádání v rozváděči.
Interní název produktu
18803 NG125L ji.3P 32A C
Podrobný popis produktu
Tento produkt Acti9 NG125L je nízkonapěťový jistič. Jedná se o 3P jistič s 3P a 32A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá vypínací schopnost až 100 kA při 220 V stř. na 240 V stř. v souladu s normou ENC/IEC 60947-2 a 100 kA při 220 V stř4 až 24 0VAC dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
