Schneider 18800 NG125L jistič 3P 16A C

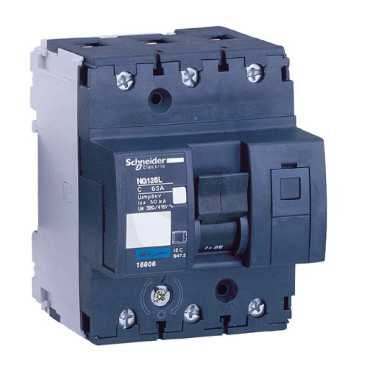

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 541,26 Kč
Cena po registraci:
10 305,13 Kč/ks
Po registraci bez DPH:
8 516,64 Kč
Vaše cena s DPH:
10 733,66 Kč/ks
Vaše cena bez DPH:
8 870,79 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331594
- Kód dodavatele:
- 18800
- EAN:
- 3303430188001
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 100 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 2,4 W
Schneider 18800 NG125L jistič 3P 16A C
Schneider 18800 NG125L jistič 3P 16 A C (EAN: 3303430188001) je modulární jistič pro AC i DC se 3 póly.
Má jmenovité napětí 415 V, vypínací schopnost Icu 50 kA (400 V) / 100 kA (230 V), podporuje připojení vodičů do 1,5–50 mm2 (pevné) a 1–35 mm2 (vícežilové), umožňuje doplnění o příslušenství a má krytí IP20; není určen pro spínání N vodiče ani pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Je dimenzován na jmenovitý proud 16 A, který určuje rozsah ochrany obvodu.
- Podporuje AC/DC napětí, takže je použitelný ve střídavých i stejnosměrných instalacích.
- Má vypínací charakteristiku C, vhodnou pro obvody s vyššími spouštěcími proudy běžných spotřebičů.
- Je třípólový a chrání 3 póly současně.
- Zabírá na liště modulární šířku 4,5.
Interní název produktu
18800 NG125L ji.3P 16A C
Podrobný popis produktu
Tento produkt Acti9 NG125L je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly a 16A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá vypínací schopnost až 100 kA při 220 V stř. na 240 V stř. v souladu s normou ENC/IEC 60947-2 a 100 kA při 220 V stř4 až 24 0VAC dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
