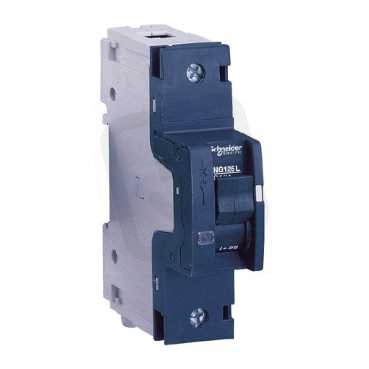

Schneider 18777 NG125L jistič 1P 10A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 969,30 Kč
Cena po registraci:
3 544,13 Kč/ks
Po registraci bez DPH:
2 929,03 Kč
Vaše cena s DPH:
3 691,52 Kč/ks
Vaše cena bez DPH:
3 050,84 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331575
- Kód dodavatele:
- 18777
- EAN:
- 3303430187776
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 12,5 kA
- Ztrátový výkon:
- 1,7 W
Schneider 18777 NG125L jistič 1P 10A C
Schneider 18777 NG125L jistič 1P s jmenovitým proudem 10 A, charakteristikou C a modulární šířkou 1,5 (EAN: 3303430187776).
Vhodný pro AC/DC napájení s jmenovitým napětím 400 V, vypínací zkratovou schopností Icu 12,5 kA (400 V) a 50 kA (230 V), krytím IP20 a provozní frekvencí 50–60 Hz.
Podporuje připojení pevného vodiče 1,5–50 mm² a vícežilového 1–35 mm², má izolační napětí Ui 690 V, impulsní odolné napětí Uimp 8 kV, vestavěnou hloubku 47 mm a možnost doplňkové výbavy: ano; spínání N: ne.
Proč si vybrat tento jistič?
- Je určený pro napětí AC/DC, takže ho lze nasadit do obvodů se střídavým i stejnosměrným proudem.
- Má jmenovitý proud 10 A, vhodný pro ochranu menších okruhů, jako jsou osvětlení a zásuvky.
- Nese vypínací charakteristiku C, která zajišťuje spolehlivé odpojení při přetíženích a zkratových proudech běžných v domácích a průmyslových instalacích.
- Zabírá pouhých 1,5 modulu na liště DIN, čímž šetří místo v rozváděči.
- Jednopólové provedení se 1 chráněným pólem, vhodné pro jednofázové obvody.
Interní název produktu
18777 NG125L ji.1P 10A C
Podrobný popis produktu
Tento produkt Acti9 NG125L je nízkonapěťový jistič. Jedná se o 1P jistič s 1 chráněným pólem a 10A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost pokračuje až 50 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při 220 V stř. na 240 A vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue jde z 380 VAC na 415 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 3 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 27 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,24 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
