Schneider 18767 NG125L jistič 3P 80A B

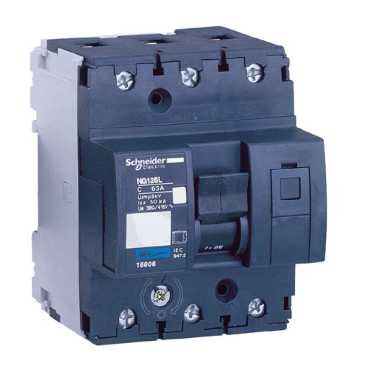

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 363,16 Kč
Cena po registraci:
11 038,98 Kč/ks
Po registraci bez DPH:
9 123,12 Kč
Vaše cena s DPH:
11 498,03 Kč/ks
Vaše cena bez DPH:
9 502,50 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331565
- Kód dodavatele:
- 18767
- EAN:
- 3303430187677
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 100 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18767 NG125L jistič 3P 80A B
Jistič Schneider 18767 NG125L (EAN 3303430187677) je třípólový modulární jistič pro AC/DC s charakteristikou B a jmenovitým proudem 80 A při jmenovitém napětí 400 V.
Má vypínací schopnost zkratu Icu 50 kA (400 V) a 100 kA (230 V), izolační napětí 690 V a impulsní odolnost 8 kV, přičemž jeho modulární šířka je 4,5 a stupeň krytí IP20.
Umožňuje připojení pevného vodiče 16–70 mm² a vícežilového připojení 10–50 mm², má možnost doplňkové výbavy (ano), nepřepíná N vodič a pracuje v teplotním rozsahu -30 až 70 °C při ztrátovém výkonu 5,6 W.
Proč si vybrat tento jistič?
- Zařízení je navrženo pro provoz na napětí AC/DC, takže je použitelné ve střídavých i stejnosměrných obvodech.
- Disponuje charakteristikou vypínání B, která je běžně volena pro ochranu obyčejných spotřebičů a obvodů.
- Má jmenovitý proud 80 A, vhodný pro středně zatížené okruhy.
- Toto třípólové provedení se 3 chráněnými póly zabezpečuje ochranu třífázových obvodů.
- Zabírá na liště modulární šířku 4,5 (modulu), což usnadňuje zapracování do rozvaděče.
Interní název produktu
18767 NG125L ji.3P 80A B
Podrobný popis produktu
18767
Miniaturní jistič, Acti9 NG125L, 3P, 80A, charakteristika B, 50kA (IEC/EN 60947-2)
Miniaturní jistič, Acti9 NG125L, 3P, 80A, charakteristika B, 50kA (IEC/EN 60947-2)
