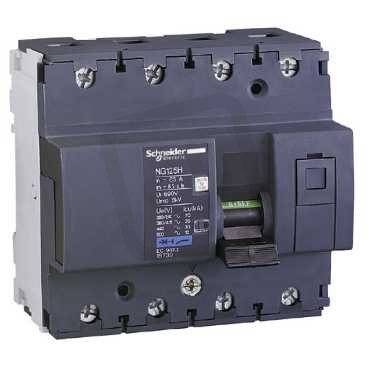

Schneider 18740 NG125H 4P 80A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 828,62 Kč
Cena po registraci:
8 776,00 Kč/ks
Po registraci bez DPH:
7 252,89 Kč
Vaše cena s DPH:
9 140,91 Kč/ks
Vaše cena bez DPH:
7 554,47 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0648438
- Kód dodavatele:
- 18740
- EAN:
- 3303430187400
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 70 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18740 NG125H 4P 80A
Jistič Schneider 18740 NG125H 4P (EAN 3303430187400) je čtyřpólový modulární přístroj (šířka 6) pro AC/DC s charakteristikou C a jmenovitým proudem 80 A při jmenovitém napětí 415 V.
Má spínající N vodič, možnost doplňkové výbavy, izolační napětí Ui 690 V a impulsní odolné napětí Uimp 8 kV, přičemž vypínací zkratová schopnost je 36 kA (400 V) a 70 kA (230 V).
Podporuje připojení pevných vodičů 16–70 mm2 a vícežilého připojení 10–50 mm2, pracuje při okolní teplotě -30 až 70 °C a má ztrátový výkon 5,6 W.
Proč si vybrat jistič Schneider 18740 NG125H?
- Je určen pro obvody s jmenovitým proudem 80 A.
- Má 4 póly, což umožňuje ochranu třífázových sítí včetně nulového vodiče.
- Podporuje AC/DC napětí, lze jej tedy použít ve střídavých i stejnosměrných obvodech.
- Disponuje charakteristikou C, vhodnou pro obvody s vyššími náběhovými proudy (např. motory).
- Zabírá 6 modulárních jednotek v rozvaděči, což usnadňuje montáž do standardních lišt.
Interní název produktu
18740 NG125H 4P 80A
Podrobný popis produktu
18740
Miniaturní jistič, Acti9 NG125H, 4P, 80A, charakteristika C, 36kA (IEC/EN 60947-2)
Miniaturní jistič, Acti9 NG125H, 4P, 80A, charakteristika C, 36kA (IEC/EN 60947-2)
